Общие сведения
Основные и рабочие чертежи выполняют в чертежно-линейной графике, применяя линии разной толщины, за счет чего достигается необходимая выразительность изображения. При этом элементы, попавшие в разрез, выделяют более толстой линией, а видимые участки за сечением — более тонкой. Наименьшая толщина линий, выполненных в карандаше, принимается ориентировочно 0,3 мм, в туши — 0,2 мм, предельная толщина линии 1,5 мм. Толщина линии выбирается в зависимости от масштаба чертежа и его содержания — плана, фасада, разреза или детали. Масштабы изображений на чертежах следует выбирать из следующего ряда: для уменьшения -1:2; 1:5; 1:10; 1: 20; 1: 25; 1: 50; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000; 1: 2000; 1: 5000; 1:10 000; для увеличения — 2:1; 10:1; 20: 1; 50: 1; 100:1. Выбор масштаба зависит от содержания чертежа (планы, фасады, разрезы, детали) и размеров изображаемого на чертеже объекта. Планы, фасады, разрезы небольших зданий выполняют, как правило, в масштабе 1: 50; чертежи больших зданий выполняют в более мелких масштабах,— 1: 100 или 1: 200; очень крупные промышленные здания иногда требуют масштаба 1:400 — 1: 500. Узлы и детали любых зданий выполняют в масштабах 1:2 — 1: 25. Координационные оси, размерные и выносные линии. Координационные оси определяют положение конструктивных элементов здания, размеры шагов и пролетов. Осевые линии наносят штрихпунктирной тонкой линией с длинными штрихами и обозначают марками, которые проставляют в кружках. На планах зданий продольные оси, как правило, выносят слева от чертежа, поперечные — снизу. Если расположение осей противоположных сторон плана не совпадает, то их маркировку располагают со всех сторон плана. При этом нумерация делается сквозной. Поперечные оси маркируют порядковыми арабскими цифрами слева направо, а продольные - прописными буквами русского алфавита (кроме Ё, З, Й, О, X, Ы, Э) снизу вверх.
Диаметр кружков должен соответствовать масштабу чертежа: 6 мм — для 1:400 и менее; 8 мм—для 1:200— 1: 100; 10 мм — для 1: 50; 12 мм — для 1: 25; 1: 20; 1: 10.. Размер шрифта для обозначения осей должен быть больше размера шрифта размерных чисел, применяемых на чертеже, в 1,5—2 раза. Маркировка осей на разрезах, фасадах, узлах и деталях должна соответствовать плану. Для нанесения размеров на чертеже проводят размерные и выносные линии. Размерные линии (внешние) проводят вне контура чертежа в количестве от двух до четырех в соответствии с характером объекта и стадией проектирования. На первой от чертежа линии обозначают размеры наиболее мелких членений, на следующих — более крупных. На последней размерной линии обозначают общий размер между крайними осями с привязкой этих осей к наружным граням стен. Размерные линии следует наносить так, чтобы не затруднялось чтение самого чертежа. Исходя из этого первую линию проводят на расстоянии от чертежа не ближе 15—21 мм. Расстояние между размерными линиями принимают по 6—8 мм. Отрезки на размерных линиях, соответствующие размерам наружных элементов стен (окна, простенка и др.), ограничиваются выносными линиями, которые следует наносить, начиная на небольшом расстоянии (3—4 мм) от чертежа, до пересечения с размерной линией. Места пересечений фиксируют засечками, имеющими уклон 45°. При очень близко расположенных мелких размерах на чертежах деталей и узлов засечки разрешается заменять точками. Размерные линии должны выступать за крайние выносные линии на 1—3 мм. На внутренних размерных линиях обозначают линейные размеры помещений, толщины перегородок и внутренних стен, ширину проемов дверей и др. Эти линии следует проводить на достаточном расстоянии от внутренних граней стен или перегородок, с тем, чтобы не затруднять чтение чертежа.

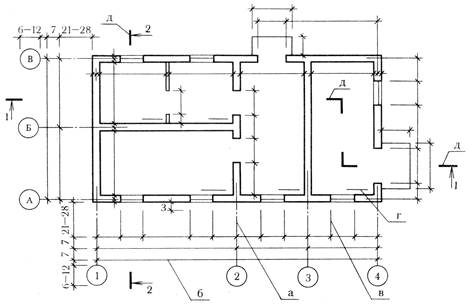

Правила оформления чертежей планов в соответствии с требованиями ЕСКД и СПДС (схематический чертеж): а — координационные оси; б — размерные линии; в—выносные линии; г — площадь помещений; д — линии разреза (размеры даны в миллиметрах).
Размерные и выносные линии проводят тонкой сплошной линией. Все размеры проставляют в миллиметрах без обозначения размерности. Числа наносят над размерной линией параллельно ей и по возможности ближе к середине отрезка. Высота цифр выбирается в зависимости от масштаба чертежа и должна быть не менее 2,5 мм при выполнении в туши и 3,5 мм — при выполнении в карандаше. Отметки уровней и уклоны. Отметки определяют положение архитектурных и конструктивных элементов на разрезах и фасадах, а на планах — при наличии перепадов уровней полов. Отметки уровней отсчитывают от условной нулевой отметки, в качестве которой для зданий принимают, как правило, уровень чистого пола или верхней грани перекрытия первого этажа. Отметки ниже нулевой обозначают со знаком «—», отметки выше нулевой — без знака. Числовое значение отметок проставляют в метрах с тремя десятичными знаками без указания размерности. Правила нанесения отметок, размеров и других обозначений на разрезах в соответствии с требованиями ЕСКД и СПДС (схематический чертеж).
Для обозначения отметки на фасадах, разрезах и сечениях служит условный знак в виде стрелки с наклоном сторон к горизонтали под углом 45°, опирающейся на линию контура элемента (например, грань плоскости чистого пола или потолка) или на выносную линию уровня элемента (например, верха или низа оконного проема, горизонтальных выступов, наружных стен). При этом отметки наружных элементов выносят за пределы чертежа, а внутренних ставят внутри чертежа. На планах отметки наносят в прямоугольнике или на полке линии-выноски с указанием знака «+» или «—». На архитектурных планах отметки ставят, как правило, в прямоугольнике, на конструктивных чертежах для обозначения низа каналов, приямков, различных отверстий в полах — на линии-выноске.
Величину уклона на разрезах следует указывать в виде простой или десятичной дроби (до третьего знака) и обозначать специальным знаком, острый угол которого, направлен в сторону уклона. Это обозначение наносят над линией контура или на полке линии-выноски. На планах направление уклона плоскостей следует обозначать стрелкой с указанием над ней величины уклона. Обозначение разрезов и сечений показывают разомкнутой линией (след начала и конца секущей плоскости), которая выносится за пределы изображения. При сложном ломаном разрезе показывают следы пересечения секущих плоскостей. На расстоянии 2—3 мм от концов вынесенной за пределы чертежа разомкнутой линии наносят стрелки, которые указывают направление взгляда. Разрезы и сечения маркируют цифрами или буквами русского алфавита, которые располагают под стрелками в поперечных разрезах и сбоку с внешней стороны стрелок — в продольных. Начертание и размеры стрелок см. на рисунке справа. Обозначение площадей помещений. Площади, выраженные в квадратных метрах с двумя десятичными знаками без обозначения размерности, проставляют, как правило, в нижнем правом углу плана каждого помещения. Цифры подчеркивают. В чертежах проектов жилых зданий, кроме того, маркируют жилую и полезную (общую) площадь каждой квартиры, что обозначается дробью, в числителе которой указана жилая площадь квартиры, в знаменателе — полезная. Перед дробью ставится цифра, обозначающая количество комнат квартиры. Это обозначение располагают на плане большой комнаты или, если позволяет площадь чертежа, на плане передней. Выносные надписи, поясняющие названия отдельных деталей конструкций в узлах, располагают на ломаной линии-выноске, наклонный участок которой с точкой или стрелкой на конце обращен к детали, а горизонтальный служит полкой — основанием для надписи. При мелком масштабе чертежа линию-выноску допускается заканчивать без стрелки и точки. Выносные надписи к многослойным конструкциям наносят в виде так называемых «флажков». Последовательность надписей, относящихся к отдельным слоям, должна соответствовать порядку расположения слоев в конструкции сверху вниз или слева направо. Толщину слоев обозначают в миллиметрах без размерности.
Марки конструктивных элементов на схемах расположения наносят на полках линий-выносок. Допускается несколько линий-выносок объединять общей полкой или ставить марку без выноски рядом с изображением элементов или в пределах контура. Размер шрифта для обозначения марок должен быть больше шрифта размерных цифр на том же чертеже. Маркировка узлов и фрагментов — важный элемент оформления чертежей, помогающих их прочтению. Основная цель маркировки — связать вынесенные в более крупном масштабе узлы и фрагменты с детализуемыми участками на основном чертеже. При вынесении узлов соответствующее место на фасаде, плане или разрезе отмечают замкнутой сплошной линией (окружностью или овалом) с указанием на полке линии-выноски цифрой или буквой порядкового номера выносимого элемента. Если узел расположен на другом листе, то под полкой линии-выноски следует указать номер листа, на котором помещен узел. Над изображением или сбоку вынесенного узла (независимо от того, на каком листе он размещен) располагают двойной кружок с обозначением порядкового номера узла. Диаметр кружков 10—14 мм. Технические строительные чертежи сопровождаются названиями отдельных изображений, текстовыми пояснениями, таблицами спецификаций и т. д. Для этих целей применяют стандартный прямой шрифт с высотой букв 2,5; 3,5; 7; 10; 14 мм. При этом шрифт высотой 5; 7; 10 мм применяют для названий графической части чертежа; высотой 2,5 и 3,5 мм — для текстового материала (примечания, заполнение штампа и т. п.), высотой 10 и 14 мм — преимущественно для оформления иллюстративных чертежей. Названия изображений располагают над чертежами. Эти названия и заголовки текстовых пояснений подчеркивают построчно сплошной линией. Заголовки спецификаций и других таблиц располагают над ними, но не подчеркивают.
