Предохранительно-запорные клапаны (ПЗК)Газовые фильтры Очистка газа от твердых частиц ржавчины, пыли, смолистых веществ необходима для того, чтобы предотвратить истирание уплотняющих поверхностей запорных устройств, острых кромок расходомерных диафрагм, роторов газовых счетчиков и импульсных трубок и дросселей от загрязнения. На ГРУ применяются следующие фильтры: – сетчатые (фильтры ФС с чугунным и фильтры ФСС со сварным корпусом) – применяют при небольших расходах газа, в основном в шкафных ГРП. – волосяные кассетные (фильтры ФВ с чугунным и фильтры ФГ со сварным корпусом) имеют кассету, которая имеет спереди проволочную сетку, а на выходе – дырчатую металлическую пластину для удержания и равномерного распределения фильтруемого материала. Кассета заполняется конским волосом или капроновой нитью. Степень загрязнения фильтра характеризуется перепадом давления на нем, которое в процессе эксплуатации не должно превышать для сетчатых – 500 мм вод.ст., для волосяных – 1000 мм вод.ст. Для очищенных и промытых фильтров соответственно 200 – 250 и 400 – 500 мм вод.ст. Классификация арматуры В зависимости от назначения газопроводная арматура подразделяется на четыре класса: I класс- запорная арматура; II класс - регулирующая арматура; III класс - предохранительная и защитная арматура; IV класс - контрольная арматура. Каждый класс в зависимости от принципа действия арматуры подразделяется на две группы. 1. Приводная арматура, приводимая в действие при помощи привода (ручного, механического, электрического, пневматического). 2. Автоматическая, самодействующая арматура, приводимая в действие автоматически, непосредственно потоком рабочей среды или изменением ее параметров. Основные требования, предъявляемые к запорной арматуре: а) герметичность отключения, б) быстрота закрытия и открытия, в) надежность в эксплуатации и простота обслуживания при соблюдении нормы герметичности, г) минимальное гидравлическое сопротивление проходу газа, небольшая строительная длина, небольшая масса и габаритные размеры. ПЗК устанавливается после фильтра перед регулятором по ходу газа. Наиболее распространенными клапанами являются клапаны ПКН (низкого давления) и клапаны ПКВ (высокого давления), которые имеют условный проход 50, 80, 100 и 200 мм. Для установки клапана в рабочее (открытое) положение необходимо поднять рычаг с грузом 10 и ввести в зацепление с анкерным рычагом, а ударный молоточек поставить в вертикальное положение. При этом клапан через зубчатое соединение поднимается и если импульсное давление газа за регулятором, которое передается в межмембранное пространство через штуцер, равно силе натяжения пружины 14, в соответствующей верхней границе дозволенного давления, клапан будет находиться в открытом положении. При повышении или понижении давления мембрана поднимается или опускается и ударный молоточек пока не выходит из зацепления с корпусом 17. Затем молоточек падает, ударяет по свободному концу анкерного рычага, рычаг с грузом опускается и клапан закрывается. На верхнюю границу давления клапан настраивается сжатие пружины 14, а на нижнюю – подбором массы груза 16.

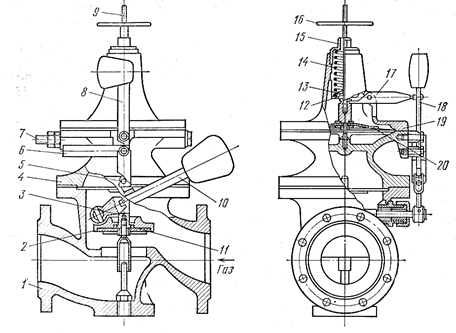

Рисунок 3.44 – Предохранительно-запорный клапан ПКН (ПКВ): 1- корпус; 2 – клапан с резиновым уплотнением; 3 – шток; 4 – корпус мембранный; 5 и 18 – штифты; 6 – анкерный рычаг с крючком; 7 – импульсная трубка; 8 – ударный молоточек; 9 – шток мембраны; 10 – рычаг с грузом; 11 – перепускной малый клапан; 12 – гайка штока мембраны; 13 – тарелка; 14 – пружина; 15 – регулировочный стакан; 16 – регулировочный груз; 17 – коромысло; 19 – мембрана.
