Расшифровка дебитограммы
Описание прибора. Глубинный дебитомер ГД-1 относится к расходомерам поплавково-пружинного типа с постоянным перепадом давления. Поплавковая система прибора подвешена на пружине. Малым потоком жидкости, проходящим через прибор, противостоит малый вес поплавковой системы и соответственно малый перепад давления. При больших потоках поплавок поднимается вверх, освобождая пружину, и вес поплавковой системы давит на поток, создавая максимальный перепад. На дебитограмме рис. 3 ордината hb соответствует расходу qb h2 - qi+42 Hh3-qi+q2+q3. Рис. 3.2 - Расположение потоков в скважине Рис. 3.3 - Дебитограмма На рис. 3.2 представлена дебитограмма, полученная в результате исследования добывающей скважины. На дебитограмме: t - время до срабатывания реле времени; h1, h2, h3 - время записи дебитов: первого, второго и третьего пласта; q1. q2. qз - дебиты соответственно: нижнего, нижнего и среднего, нижнего, среднего и верхнего пластов. При помощи тарировочного графика рис. 3.4 определяем дебиты пластов.

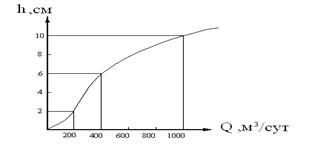

Рис.3.4 Тарировочный график
