Размеры деревянных шпал, мм

Тип шпал	Толщина, h	Ширина, b	Длина, l
I
II
III

Порядок расположения шпал подлине рельсового звена называют эпюрой шпал. На железных дорогах РФ применяют четыре эпюры, соответствующие укладке 1440, 1600, 1840 и 2000 шпал на 1 км пути

Достоинство деревянных шпал: они упруги, легко обрабатываются, неэлектропроводны, устойчивы в балласте. В то же время деревянные шпалы стали очень дефицитными и дорогими, срок службы — небольшой, они выходят из строя из-за износа, трещин и гниения.

Переводные деревянные брусья бывают обрезные и необрезные трех типов. Длина переводных брусьев должна быть от 3.0 до 5.5 м с градацией 0.25 м. Они изготавливаются комплектами в зависимости от назначения путей, типа рельсов и марки стрелочных переводов. Перед укладкой переводные брусья пропитываются также масляным антисептиком. Мостовые брусья имеют прямоугольную форму поперечного сечения размером 200х240 мм и 220х260 мм, длина этих брусьев 3250 мм; пропитка обязательна.

Железобетонные шпалы. С 1956 г. в нашей стране началась массовая укладка железобетонных шпал. Арматура таких шпал состоит из 44 стальных проволок диаметром 3 мм. Эти проволоки до бетонирования подвергают сильному натяжению. После твердения бетона с проволоками последние освобождают от растягивающих сил, и они, стремясь возвратиться к своей первоначальной длине, сжимают бетон. Создается предварительное напряжение, предохраняющее шпалы от появления трещин во время эксплуатации.

Железобетонные шпалы имеют одинаковые размеры (рис. 4.7), что положительно сказывается на плавности движения поездов, они не боятся воды, солнца, мороза и не гниют.

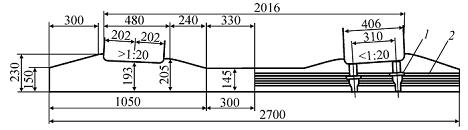

Рис.4.7. Железобетонная шпала Ш-1-1: 1 – закладная шайба; 2 - арматура

Срок их службы предположительно 50 лет. Для уменьшения жесткости пути и электропроводности шпал под металлические подкладки и под рельсы укладывают резиновые упругие прокладки, а скрепления рельсов с железобетонными шпалами дополняются электроизолирующими деталями. Для бесстыкового пути, как правило, применяют железобетонные шпалы, укладывая их только на щебеночный или асбестовый балласт. Эпюра укладки железобетонных шпал принята такой же, как и для деревянных шпал. В настоящее время для ширины колеи 1520 мм серийно выпускают железобетонные шпалы типов Ш-1-1, Ш-2-1, Ш-2-2, что обозначает: Ш — шпала железобетонная, 1-1 — под скрепления типа КБ, 2-1, 2-2 — под другие скрепления. Длина шпалы 2700 мм, масса — 270 кг.

Металлические шпалы не получили в нашей стране распостронения из-за большого расхода металла, подверженности коррозии, электропроводности, большой жесткости и неприятного шума при движении поездов.

Основным назначением балластного слоя является восприятие давления от шпал и равномерное распределение его на основную площадку земляного полотна, обеспечение устойчивости шпал под воздействием вертикальных и горизонтальных сил, обеспечение упругости подрельсового основания. Балластный слой не должен задерживать на своей поверхности воду, предохранять основную площадку от переувлажнения. Материал для балласта должен быть прочным, упругим, устойчивым под нагрузкой и атмосферными воздействиями, дешевым. В качестве балласта используют сыпучие, хорошо дренирующие упругие материалы.

В качестве балласта применяют щебень из твердых горных пород, из дробленых валунов и гальки — это лучшие балластные материалы. Размеры щебенок от 25 до 60 мм.

Щебень хорошо пропускает воду, не смерзается в зим­нее время, оказывает в 1,5 раза боль­шее сопротивление продольному сдвигу и допускает в 2 раза боль­шее вертикальное давление по срав­нению с песчаным балластом, превышает срок службы балласта из любого другого материала. Однако щебень быстрее загрязняется различными сыпучими материалами (углем, торфом, рудой), просыпающимися на путь при перевозках. Для предохранения щебня от загрязнения грунтом при вдавливании в земляное полотно, а также для уменьшения расхода щебня его укладывают на песчаную подушку.

Кроме этих балластов, применяют асбестовый балласт, представляющий собой отходы обогатительных фабрик у месторождений хризотиласбеста.

Реже применяют гравийный, гравийно-песчаный, песчаный балласт, ракушку и металлургические шлаки.

Расстояние между внутренними гранями головок рельсов, измеряемое на уровне 13 мм ниже поверхности катания, называется шириной колеи. Эта ширина складывается из расстояния между колесами (1440 +-3 мм), двух толщин гребней колес (от 25 до 33 мм) и зазоров между колесами и рельсами, необходимых для свободного прохождения колесных пар. Ширина колеи на прямых участках пути и в кривых радиусом 350 м и более должна быть 1520 мм. В кривых меньшего радиуса ширина колеи увеличивается согласно Правилам технической эксплуатации (ПТЭ).

Допуски по ширине колеи установлены по уширению плюс 8 мм, по сужению колеи минус 4мм, а на участках, где установлены скорости 50 км/ч и менее разрешены допуски +10 по уширению, -4 по сужению (ПТЭ ЦРБ-756.2000 г.). В пределах допусков ширина колеи должна изменяться плавно.

Подуклонка рельсов. В прямых участках пути рельсы устанавливают не вертикально, а с наклоном внутрь колеи, т. е. с подуклонкой 1:20 для передачи давления от конических колес по оси рельса. Коничность колес обусловлена тем, что подвижной состав с такими колесными парами оказывает гораздо большее сопротивление горизонтальным силам, направленным поперек пути, чем цилиндрические колеса, уменьшается «виляние» подвижного состава и чувствительность к неисправностям пути.

Переменная коничность поверхности катания колес от 1:20 к 1:7 придается во избежание появления желобчатого износа колес и для плавного перехода с одного пути на другой через стрелочный перевод. Рельсовые нити должны находиться в одном уровне. Допускаемые отклонения от нормы зависят от скорости движения поездов.

На длинных прямых разрешается содержать одну рельсовую нить постоянно на 6 мм выше другой.

Работа пути в кривых участках сложнее, чем в прямых, т.к. при движении подвижного состава по кривым появляются дополнительные боковые силы, например, центробежная сила.

К особенностям устройства колеи в кривых относятся: увеличение ширины колеи в кривых малых радиусов, возвышение наружной рельсовой нити над внутренней, соединение прямых участков с круговыми кривыми посредством переходных кривых, укладка укороченных рельсов на внутренней нити кривой. На двухпутных линиях в кривых увеличивается расстояние между осями путей. Уширение колеи на кривых участках наших дорог делается при радиусах менее 350 м. Необходимость уширения вызывается тем, что включенные в общую жесткую раму колесные пары, сохраняя параллельность своих осей, затрудняют прохождение тележек подвижного состава по кривым. При отсутствии уширения исчезает необходимый зазор между гребнями колес и рельсом и наступает недопустимое заклиненное прохождение подвижного состава. При этом возникает большое сопротивление движению поезда, а также дополнительный износ рельсов и колес, не обеспечивается безопасность движения.
