Универсальные коллекторные двигатели
Универсальными называют коллекторные двигатели, которые могут работать как от сети постоянного, так и от сети однофазного переменного тока. Коллекторный двигатель постоянного тока в принципе может работать от сети переменного тока, так как при переходе от положительного полупериода переменного напряжения к отрицательному направление электромагнитного момента сохраняется неизменным. Объясняется это тем, что при переходе к отрицательному полупериоду почти одновременно с изменением направления тока в обмотке якоря меняется направление тока в обмотке возбуждения, т. е. меняется полярность полюсов.
Рис. 29.16. К принципу работы универсального коллекторного двигателя
Однофазные коллекторные двигатели имеют преимущественно последовательное возбуждение. Применение параллельного возбуждения (рис. 29.14, ) в данном случае ограничивается значительной индуктивностью параллельной обмотки возбуждения, имеющей большое число витков. Это создает значительный фазовый сдвиг между током якоря и током возбуждения на угол (рис. 29.14, б). Среднее значение электромагнитного момента в этом случае определяется выражением, аналогичным выражению (25.24), но учитывающим угол сдвига между током якоря и магнитным потоком: , (29.34) где — максимальное значение магнитного потока; — угол сдвига фаз между током якоря и током возбуждения; — угол сдвига фаз между током возбуждения и магнитным потоком, обусловленный наличием магнитных потерь в машине [ , а следовательно, ]. В двигателе последовательного возбуждения (рис. 29.14, в) ток якоря и ток возбуждения совпадают по фазе: = 0 (рис. 29.14, г). Поэтому среднее значение электромагнитного вращающего момента в двигателе последовательного возбуждения больше, чем в двигателе параллельного возбуждения: . (29.35) Электромагнитный момент двигателя последовательного возбуждения при работе от сети переменного тока имеет постоянную составляющую (рис. 29.14, д) и переменную составляющую , изменяющуюся с частотой, равной удвоенной частоте сети (рис. 29.14, е). Результирующий момент этого двигателя является пульсирующим M~ (рис. 29.14, ж): M~ = . Небольшие участки графика с отрицательным (тормозящим) моментом обусловлены фазовым сдвигом между векторами магнитного потока и током (рис. 29.14, г). Пульсации момента M~ практически не нарушают работу двигателя, включенного в сеть переменного тока, так как сглаживаются за счет момента инерции вращающегося якоря. По своей конструкции универсальные коллекторные двигатели отличаются от двигателей постоянного тока тем, что их станина и главные полюсы делаются шихтованными из листовой электротехнической стали. Это дает возможность сократить магнитные потери, которые при работе двигателя от сети переменного тока повышаются, так как переменный ток в обмотке возбуждения вызывает перемагничивание всей магнитной цепи, включая станину и сердечники полюсов. Основной недостаток однофазных коллекторных двигателей — тяжелые условия коммутации. Дело в том, что в коммутирующих секциях помимо реактивной ЭДС и ЭДС внешнего поля (см. § 27.3) наводится трансформаторная ЭДС ,действующее значение которой . (29.36) Эта ЭДС наводится переменным магнитным потоком возбуждения, сцепленным с коммутирующими секциями. Для уменьшения трансформаторной ЭДС необходимо уменьшить поток , а чтобы мощность двигателя при этом осталась прежней, следует увеличить число полюсов в двигателе. Применение в обмотке якоря двигателя одновитковых секций также способствует ограничению ,но при этом увеличивается количество пластин в коллекторе, а следовательно, возрастают его размеры. Применение добавочных полюсов с обмоткой, включенной последовательно в цепь якоря, позволяет добиться полной взаимной компенсации трансформаторной ЭДС только при определенных значениях тока якоря и частоты вращения. При других режимах работы двигателя условия коммутации остаются тяжелыми. Регулировка частоты вращения и реверсирование однофазного коллекторного двигателя выполняются так же, как и в двигателях постоянного тока последовательного возбуждения. В универсальном коллекторном двигателе стремятся получить примерно одинаковые частоты вращения при номинальной нагрузке, как на постоянном, так и на переменном токе. Достигается это тем, что обмотку возбуждения двигателя выполняют с ответвлениями: при работе двигателя от сети постоянного тока обмотка возбуждения используется полностью, а при работе от сети переменного тока — частично (рис. 29.15, ). Расхождения в характеристиках двигателя на постоянном и переменном токе объясняются тем, что при работе от сети переменного тока на величину и фазу тока оказывают влияние индуктивные сопротивления обмоток якоря и возбуждения.

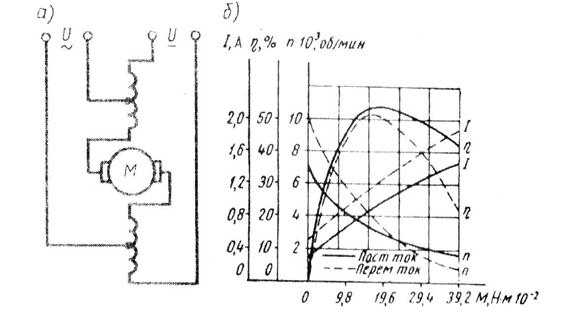

Рис. 29.17. Схема соединений и рабочие характеристики универсального коллекторного двигателя
Однако уменьшение числа витков обмотки возбуждения обеспечивает сближение характеристик лишь при нагрузке, близкой к номинальной. На рис. 29.15, б приведены рабочие характеристики универсального коллекторного двигателя типа УМТ-22 (55 Вт, 200 об/мин, 110/127 В). Потребляемый двигателем ток при работе от сети переменного тока больше, чем при работе этого же электродвигателя от сети постоянного тока, так как переменный ток помимо активной имеет еще и реактивную составляющую. Коэффициент полезного действия универсальных двигателей при переменном токе ниже, чем при постоянном, что вызвано повышенными магнитными потерями. Области применения универсальных коллекторных двигателей достаточно широки: их применяют в автоматике, для привода различного электроинструмента, бытовых электроприборов и др. Контрольные вопросы 1. Какие способы ограничения пускового тока применяются в двигателях постоянного тока? 2. С какой целью при пуске двигателя параллельного возбуждения сопротивление реостата в цепи возбуждения устанавливают минимальным? 3. Сравните двигатели параллельного и последовательного возбуждения по их регулировочным свойствам. 4. Какова разница в конструкции коллекторных двигателей постоянного и переменного тока?
Глава 30
