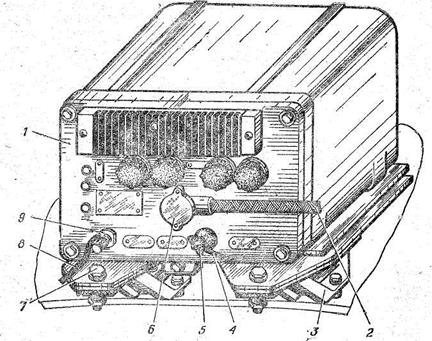

Монтаж блока питанияДемонтаж блока питания 1. Снять чехол с блока 1 питания. 2. Отвернуть гайку-барашек 5и отсоединить провод 4 питания «+ 26 В» от блока 1питания. 3. Отвернуть вывод 9 «масса» и отсоединить провод 8 от блока 1 питания. 4. Вывернуть стопорные винты колодки 6 разъема и отсоединить кабель 2 от блока 1 питания. 5. Вывернуть болты 7 и снять блок 1 питания с кронштейнов 3. Технические требования на монтаж блока питания: а) предохранители блока питания должны быть надежно закреплены; б) провода и кабели не должны иметь повреждения изолирующих оболочек и экранов; изгиб кабеля должен быть не менее пяти наружных диаметров кабеля; в) перед установкой в машину выключатель питания на приемопередатчике должен быть выключен. Порядок монтажа блока питания: 1. Установить блок 1 питания и закрепить болтами 7 (см. технические требования, пп. а, в). 2. Присоединить колодку 6 разъема кабеля 2 к блоку 1 питания и закрепить стопорными винтами (см. технические требования, п. б). 3. Присоединить провод 8 «массы» к блоку питания и закрепить его выводом 9 «масса». 4. Присоединить провод 4 питания «+26 В» к блоку питания и закрепить гайкой барашком 5. 5. Надеть чехол на блок питания. 1 — блок питания; 2 — кабель питания; 3 — кронштейн; 4 — провод питания; 5 — гайка-барашек; 6 — колодка разъема; 7 — болты; 4 — провод «массы»; 9 — вывод «масса». Рисунок 2.34. - Установка блока питания радиостанции Р-123М.
