Основные материалы для изготовления автомобильных шин

Шины - неотъемлемый элемент автомобиля, в значительной степени определяющий уровень его эксплуатационных свойств и эффективность использования. От шин зависят проходимость и экономичность, динамичность и безопасность движения, шумность и плавность хода. Поэтому шинам уделяют большое внимание как специалисты-практики, так и исследователи.

Первые шины были созданы в конце XIX века. С тех пор они постоянно совершенствовались. Конструкции современных шин весьма разнообразны [4].

Тем не менее одинаковым для всех конструкций остается то, что шина является оболочкой вращения. На ободе колеса она крепится жесткими бортами, основой которых являются проволочные кольца 5 (рис. 2). Силовой основой является система обрезиненных слоев корда, которые охватывают всю шину и заворачиваются за бортовые кольца, образуя каркас 2. От внешних воздействий каркас защищен протектором 2 и боковинами 4. Слой корда, расположенный под протектором, называется брокером 3.

Рис.2. Основные элементы и размеры шины:

1 - каркас, 2 - протектор, 3 - брекер, 4 - боковина, 5 - бортовое кольцо; В - ширина профиля, D - наружный диаметр, d - посадочный диаметр, Н - высота профиля, С - раствор бортов

На шине указываются следующие данные (рис. 3.):

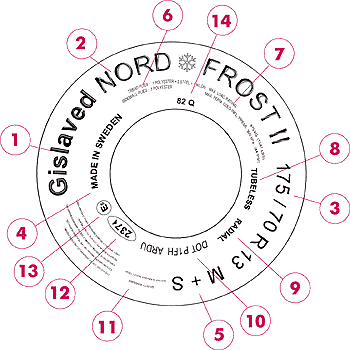

Рис. 3. Надписи на шине

1. Торговая марка;

2. Модель шины (обозначение рисунка протектора);

3. 175/70 R13 - обозначение шины;

Н – высота профиля; В – ширина профиля;

b - габаритная ширина;

d - диаметр обода.

Первое число указывает на ширину профиля "В" (а также и на семейство шин). Ширина профиля является чисто конструктивным размером шины, замеряемая по гладким боковинам на шине. Для эксплуатации же более важной является габаритная ширина "b", учитывающая толщину монтажных поясков, декоративных поясков и надписей на шине, она может превышать величину "В" примерно на 6 %. Ширину шины, установленной на обод с другой шириной профиля (но допустимой по условиям эксплуатации), можно приблизительно определить путем прибавления или вычитания 5 мм на каждые 1/2 дюйма увеличения или уменьшения ширины профиля обода. Второе число - отношение высоты профиля "Н" к его ширине "В", указанное в процентах (серия шины), - в нашем примере шина серии "70". Если второе число отсутствует, то данные по ширине указывают на H/B = 0,82, т.е. на шину серии "82" (так называемая полнопрофильная шина). Во всех остальных случаях соотношение профиля должно быть указано. Классификация шин по соотношению высоты и ширины профиля приведена в табл.1.

Таблица 1

Классификация шин по соотношению высоты и ширины профиля

Тип шин	Отношение Н/В
Обычные Широкопрофильные Низкопрофильные Сверхнизкопрофильные Арочные Пневмокатки	> 0.89 0,90...0,60 0,88...0,71 0,50...0,70 0,39...0,50 0,25...0,38

Преимущества более широких шин по сравнению с узкими аналогичного размера - больший ресурс, большая грузоподъемность, лучшая передача тяговых, тормозных и боковых сил (меньший увод колеса), более быстрая реакция на поворот руля, меньшее сопротивление качению, возможность применения тормозных дисков большего размера.

Недостатки - большая стоимость, большее требуемое пространство, а также уменьшение предельных углов поворота колес, что связано с увеличением радиуса поворота, большее пространство для размещения запасного колеса, некоторое ухудшение плавности хода, повышенное сопротивление воздуха, менее благоприятные зимние качества, увеличенная склонность к аквапланированию уже при средней степени износа, меньший ресурс, увеличение усилия на рулевом колесе (при отсутствии усилителя). R - радиальная (D - диагональная). 13 - диаметр обода в дюймах. Чем меньше наружный диаметр шины, тем меньше напряжения в деталях трансмиссии и подвески. Недостаток - колесо в большей мере копирует дорожные неровности.

4. Страна изготовления.

5. Буквы "М + S" (mud + snow в переводе с английского - "грязь и снег") указывают на то, что шина рассчитана на эксплуатацию в зимних условиях или может использоваться при наличии грязи и снега, это зависит, как правило, от состава резины.

6. Структура каркаса.

TREAD PLIES: 1 POLYESTER + 2 STEEL + 1 NYLON - шина с 4-слойным поясом (1 слой - полиэстер, 2 слоя - сталь, 1 слой - нейлон). SIDEWALL PLIES: 1 POLYESTER - каркас и боковая стенка состоят из одного слоя полиэстера.

7. MAX LOAD RATING - максимальная грузоподъемность шины в кг (или фунтах - LBS). MAX. PERM. COLD INFL. PRESS - максимальное давление воздуха в холодном состоянии в kPa (или в фунтах на квадратный дюйм - PSI).

8. TUBELESS - бескамерная шина (TUBE TYPE - камерная). Применение бескамерных шин повышает безопасность, так как герметичный внутренний слой охватывает проколовший шину гвоздь или другой предмет, в результате чего выход воздуха предотвращается или сильно замедляется. Другие преимущества бескамерных шин - меньший нагрев, более простой монтаж.

9. Конструкция шины, определяемая расположением слоев в каркасе.

RADIAL - радиальная шина, DIAGONAL - диагональная. В диагональных шинах нити корда смежных слоев перекрещиваются. В районе экватора оболочки углы межу нитями и меридианами составляют 45...60° (меридианом шины называют линию пересечения поверхности шины с плоскостью, проходящей через ось вращения; экватор - линия пересечения поверхности с плоскостью, перпендикулярной оси вращения и делящей шину на две равные части). Схема расположения корда приведена на рис. 4.

В радиальных шинах направление нитей корда в каркасе совпадает с меридианами, а в брекере угол между нитями и меридианами составляет 60...75°.

В настоящее время более 80 % выпускаемых в мире шин имеют радиальную конструкцию.

а) б)

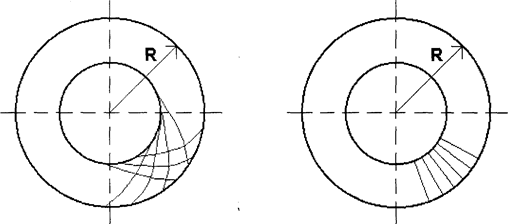

Рис. 4. Направления нитей корда в диагональных (а) и радиальных (б) шинах

Безопасность в отношении разрыва шины зависит, в первую очередь, от прочности каркаса. Для диагональных шин давление разрыва P > 2 МПа, радиальных - не менее 2,5 МПа (эта величина значительно выше давления воздуха при эксплуатации, составляющего 0,2 МПа). Радиальная шина в большей мере удовлетворяет требованиям безопасности. Преимущества радиальных шин - меньший износ и меньшее сопротивление качению (и то, и другое достигается за счет стабилизирующего действия пояса). На диагональных шинах в процессе контакта с дорогой изменяется направление скрещенных слоев, следствием чего является повышенное теплообразование в плоскости контакта, приводящее к износу и потерям на качение. К преимуществам радиальной шины необходимо добавить:

· лучшую передачу продольных и боковых сил;

· безупречное качение по прямой;

· более быструю реакцию на поворот руля;

· лучшие характеристики упругости, что особенно заметно на скоростях свыше 80 км/ч и объясняется тем, что радиальная шина почти не изменяет своего профиля на большой скорости;

· большая грузоподъемность по сравнению с диагональной такого же размера.

Однако и диагональные шины имеют определенные достоинства, как, например, лучшее перераспределение местных нагрузок, что немаловажно при движении по пересеченной местности либо при наезде на большой камень, вследствие чего они еще долго будут использоваться на сельскохозяйственных и внедорожных машинах.

10. DOT P1FH ARDU - условное обозначение "DOT" указывает на соответствие шин требованиям нормативных документов министерства транспорта США.

11. ONLY SPECIALLY TREINED PERSONS SHOULD MOUNT TIRES. Предупреждение по безопасности. Серьезные последствия могут быть вызваны: повреждением шины из-за пониженного давления в ней или перегрузки - следуйте руководству пользователя или инструкции по использованию шин на транспортном средстве, разрывом шины или ее борта из-за неправильного монтажа - давление на посадочное место не должно превышать 40 psi (275 kPa) - поэтому монтаж шин должен проводить только соответствующим образом обученный персонал.

12. Код даты изготовления: первые две цифры - порядковый номер недели (23-я неделя), третья цифра - год (1997 г.).

13. Знак о проведении испытаний по правилам ЕЭК ООН. Цифра указывает страну, в которой проводились испытания.

14. Скоростная категория (табл. 2) и индекс грузоподъемности (табл. 3).

Таблица 2
