Фазовращатели
|
|
|
|
Компаратор.
С помощью схемы можно менять фазу выходного напряжений по отношению к входному от — p до — 2p, в зависимости от частоты; при этом амплитудная характеристика фазовращателя не зависит от частоты. Если поменять местами R и С, то фазовый сдвиг можно менять от 0 до — p а функции частоты.
При постоянной частоте и изменении сопротивления резистора R в пределах xС>R>xС фаза выходного напряжения будет меняться в указанных пределах при постоянной амплитуде выходного напряжения.
 |
Фазовращатель с амплитудной характеристикой, не зависящей от частоты.

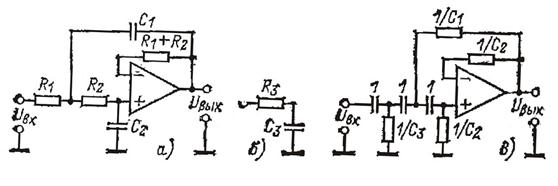

Рис. 7.8.14. Базовые структуры ФНЧ второго порядка (а), ФНЧ первого порядка (б), ФВЧ третьего порядка (в).
|
|
|
|
