Использование менеджера библиотек
КОМПАС – 3D V8 предоставляет возможность использования библиотек однотипных элементов. Например, для изображения соединения болтом (рис.) необходимо: 1. Указать кнопку – Менеджер библиотек панели стандартная, а затем указать разделы – Машиностроение - Конструкторская библиотека - крепежный элемент. 2. Для редактирования изображения соединения болтом необходимо щелкнуть два раза по элементу крепёжный элемент. 3. После этого появляется окно задания параметров болтового соединения. В окне необходимо задать необходимый диаметр резьбы (рис.3.12). В открывшемся окне соответствующим выбором кнопок, можно задавать изображения различных болтов, гаек и шайб. Для этого нужно выбрать соответствующие стандарты. Можно также получать как упрощенные так и конструктивные изображения. Вставить изображение соединения болтом.

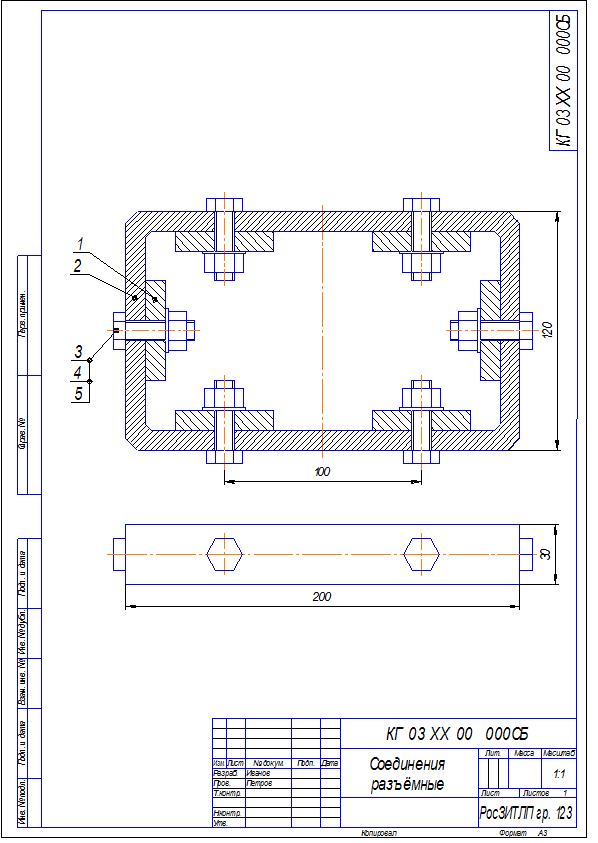

4. Вставить изображения соединения болтом в нужные места сборочного чертежа с помощью указания графическим курсором двух точек располагающихся на оси ботового соединения и задающих толщину двух соединяемых пластин. 3.3 План лабораторной работы «Соединения разъемные» 1. Создать новый документ Чертеж. Выбрать формат А3 с основной надписью вдоль короткой стороны. 2. Изобразить четвертую часть корпусной детали (рис.). 3. Выполнить изображение фаски (рис.). Для этого щелкнуть по кнопке – Фаска. Задать в Панели свойств длину фаски. Выбрать отрезки, между которыми строится фаска. 4. Построить симметричные изображения четверти (рис.), а затем половины корпусной детали (рис.). Для этого щелкнуть по кнопке и задать две точки, находящиеся на оси сопряжения (точки р1 и р2). Для отражения половины корпусной детали указать точки р3 и р4 на оси отражения.
5. Выполнить изображение штриховки. Для этого в Панели свойств задать угол наклона и расстояние между линиями штриховки. Указать замкнутые контуры, подлежащие штриховке. 6. Вставить из библиотеки стандартных графических объектов изображение соединение болтом. В окне Болт Гайка Шайба задать диаметр и высоту пакета (рис.). 7. Изобразить пластину в разрезе с углом штриховки 135° (рис. 4.14д). 8. Вставить изображения болтом в соответствующие места сборочного чертежа c различным углом вставки (рис. 3.13е). Для вставки изображений соединения болтом использовать команды редактирования чертежа: – Сдвиг, – Поворот, – Копирование. 9. Выполнить вид сверху (рис. 3.14). Вставить изображения болтового соединения на виде сверху, используя установки в окне Болт Гайка Шайба – кнопку Вид сверху; 10. Проставить номера позиций, нанести размеры на чертеже (рис. 3.14). Щелкнуть по кнопке – Обозначения для вызова страницы Обозначения. Щелкнуть по кнопке – Обозначения позиций. Задать начальную точку выноски. В Панели свойств щелкнуть по пиктограмме Параметры. Задать опцию Без стрелки. Щелкнуть по кнопке – Создать объект в Панели свойств. 11. Открыть новый документ – чертеж. Установить тип документа Спецификация. Для этого необходимо указать элементы падающего меню и вкладок сервис ® параметры ® параметры листа ® оформление. Щелкнуть по кнопке – Выбрать в открывшемся окне Параметры. Выбрать тип документа Спецификация. Первый лист. ГОСТ 2.106 - 96. Ф1. 12. Заполнить спецификацию (рис.3.15).

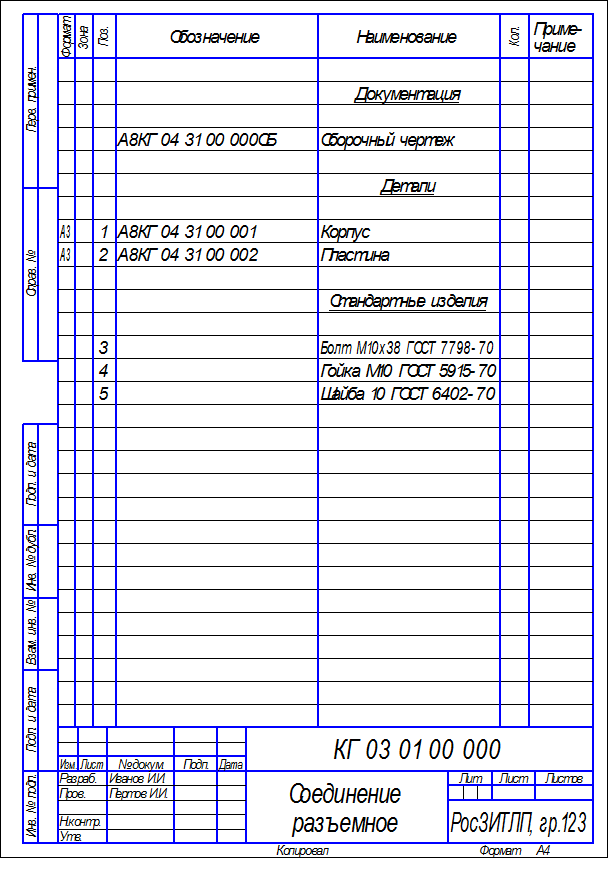

Рис.. Пример составления документа «Спецификация»
