Формати команд комп’ютера Cyber-70

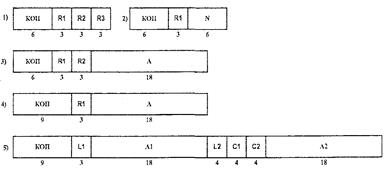

Розглянемо іще одну систему команд, яка використовувалась в комп’ютері Cyber-70 (рис. 3.41). Її відмінністю від інших є нестандартна довжина розрядної сітки, кратна трьом. Рис. 3.41. Формат команди комп’ютера Cyber-70 Тут А - адреса пам’яті, R - адреса регістра, L - довжина операнда, С - номер символу в складному слові, N - число. Також використовуються дві довжини коду операції: шести- та дев’ятирозрядний. В сумі використовується п’ять різних форматів команди. Перший дозволяє одночасно адресувати три регістри, другий адресує один регістр та вміщує число, що підлягає обробці, третій адресує два регістри та пам’ять і є в два рази довший, так само, як і четвертий формат, який адресує один регістр і пам’ять, але має довший код операції. Іще в два рази довшим є п’ятий формат команди, який вказує дві адреси пам’яті та параметри відповідних чисел - довжину і номер в складному слові.

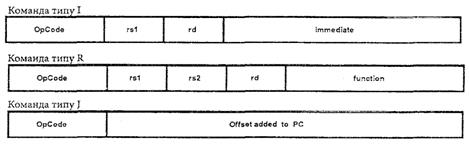

3.5.3. Формати команд сучасного комп’ютера Формати команд сучасного комп’ютера на прикладі комп’ютера DLХ, який є узагальненням цілого спектра сучасних комп’ютерів, подано на рис. 3.42. Рис. 3.42. Формати команд комп’ютера DLX Дамо коротке пояснення щодо наведених на рисунку форматів команд: - Команда типу І опрацьовує безпосередній операнд (Immediate). - Команда типу R отримує пару операндів із джерельних регістрів (Registers) регістрового файла процесора та повертає результат знов таки до регістра призначення цього файла. - Команда типу J є командою безумовного переходу (Jump). - Opcode є полем коду операції КОП, довжина якого становить 6 бітів. - rsl, rs2 є полями з довжиною 5 бітів, що визначають номери регістрів-джерел операндів (register of source) та програмно вибираються серед регістрів R0...R31 регістрового файла.
- rd є п’ятибітовим полем номера регістра призначення, приймача результату дії (register of destination). Регістр призначення також вибирають із множини R0...R31 регістрового файла. - Immediate - це 16-бітове поле, що містить безпосередній операнд. При цьому лівий розряд immediate розглядають як знаковий. При використанні безпосередній операнд розширюють вліво за правилами доповняльного коду до 32-х бітів. - Function - це поле, що визначає функцію, яка розширює на 211 - 1 = 2047 комбінацій обмежену кількість дозволених кодів операції. - Offset added to PC - це 26-бітова константа, яку додають до вмісту регістра наступної адреси при виконанні команди безумовного переходу. Особливості форматів команд комп’ютера DLX: - Довжина усіх форматів - 32 біти. - Реалізовано тип архітектури регістр-регістр. - Реалізовано фіксовану систему поділу форматів на поля. - Усі команди з погляду 'їхньої обробки поділено на три групи: операції АЛП, операції зчитування/запису, операції керування виконанням програми. Формати команд АЛП є триадресними, а саме, OP RX,RY,RZ. Вони є майже збіжними з форматами команд мікропроцесора М88Х00 фірми Motorola. Останній, разом із мікропроцесорами ІВМ801 та AMD29000 у середині 80-х років склав історично першу трійку серійних комп’ютерів з архітектурою RISC.
3. 6. Вплив технології компілювання на систему команд комп'ютера В перших поколіннях комп’ютерів програми писались на асемблерній мові. Тому архітектура системи команд часто будувалась виходячи з потреби спрощення програмування на асемблері. Сьогодні переважна частина програм пишеться на мовах високого рівня. Для їх перекладу в машинні команди використовуються спеціальні програми, які називаються компіляторами. Перші компілятори створювались для вже існуючих комп’ютерів з конкретною системою команд. Оскільки від компілятора значною мірою залежить продуктивність комп’ютера, розуміння технології компілювання сьогодні є вкрай необхідним для проектування ефективної системи команд. Тому в подальшому розглянемо питання вибору складу системи команд комп’ютера з точки зору ефективного компілювання та виконання на ньому програм мовами високого рівня.
Структура сучасного компілятора показана на рис. 3.43. Перша процедура передбачає перехід з мови програмування високого рівня до деякої простої проміжної мови і є залежною від мови програмування та незалежною від апаратних засобів комп’ютера. Під час виконання другої процедури здійснюється оптимізація коду представленого проміжною мовою, зокрема розкриваються звернення до підпрограм та циклів. Ця процедура також залежить від типу проміжної мови та не залежить від апаратних засобів комп’ютера. На третій процедурі виконується глобальна оптимізація з врахуванням базових архітектурних принципів побудови комп’ютера. Тут здійснюється прив’язка до конкретних типів комп’ютерних пристроїв. На останній процедурі здійснюється детальний вибір команд та машинно-залежна оптимізація.
Рис. 3.43. Структура компілятора
