Принцип работы генератора

Якорь генератора вращается в магнитном поле, созданном главными полюсами (обмотками возбуждения). При этом в обмотках якоря, как и в моторном режиме, наводится ЭДС. Если к якорю подключить нагрузку (сопротивление), то по цепи пойдёт ток, направление которого будет противоположно направлению тока в моторном режиме, так как оно теперь будет определяться по Правилу Правой руки. В результате также изменится и направление выталкивающей силы (по Правилу Левой руки). Так как направление вращения якоря (как и колёсных пар) в генераторном режиме не изменилось, то получается, что выталкивающая сила теперь направлена против направления вращения якоря, то есть, стремится его затормозить. Иными словами - на валу якоря возникает электродинамический тормозной момент. Причём, с уменьшением числа оборотов якоря будет пропорционально уменьшаться и выталкивающая сила (тормозной момент).

Именно по этой причине при малых скоростях движения вагона электротормоз малоэффективен и для полной его остановки необходимо включить электропневматический вентиль замещения электротормоза. Выработанная генераторами вагона электроэнергия должна гаситься в пуско-тормозных и невыводимых (реостатным контроллером) резисторах, в противном случае возникнет аварийный режим (резко увеличится сила тока в цепи), что приведёт к выходу генераторов из строя. ЭДС генераторов прямо пропорциональна скорости вращения якорей и величине магнитного потока и определяется по формуле:

E=cФn, где с - электрическая константа двигателя (записана в техническом паспорте двигателя)

Ф - величина магнитного потока (чем больше сила тока, тем больше магнитный поток)

n - частота вращения якоря (оборотов в минуту).

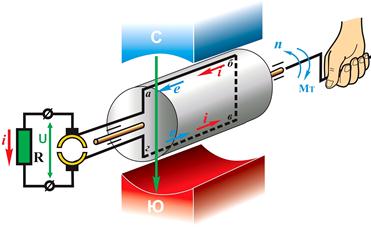

Как известно, электрические машины обладают свойством обратимости, то есть, они могут работать, как в моторном, так и в генераторном режимах. Чтобы проиллюстрировать изменения, происходящие в электродвигателе при его переводе в генераторный режим, рассмотрим рисунок справа.

Зная, что в моторном и генераторном режимах направление магнитного потока в полюсах сохраняется, располагаем обе руки ладонями вверх.

Учитывая, что направление вращения колёсных пар (а значит и якорей) в моторном и генераторном режимах не изменяется, соединяем оба больших пальца. В результате четыре пальца обеих рук оказались направлеными в противоположные стороны. Это значит, что направление тока якоря в генераторном режиме изменилось на противоположное.
