Электромагнитные индукционные муфты.

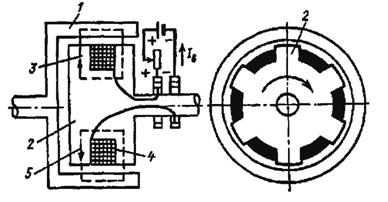

Индукционные муфты (рисунок 11.1) по принципу действия аналогичны асинхронному двигателю с коротко замкнутым ротором. Приводной двигатель соединяется со сплошным якорем 1, ведомый вал связан с индуктором 2. Катушка возбуждения 4 создает постоянный магнитный поток 5, замыкающийся по якорю 1. При вращении якоря магнитное поле катушки индуктора пересекает цилиндрическое тело якоря, и в нем наводятся вихревые токи. Взаимодействие этих токов с магнитным полем создает силу, которая увлекает индуктор в направлении вращения якоря. Материал якоря должен обладать малым удельным электрическим сопротивлением, что обеспечивает возникновение достаточно больших вихревых токов, и высокой магнитной проницаемостью для получения возможно больших значений магнитного потока.

Схема сервопривода с электромагнитными муфтами.

Магнитный усилитель. Принцип действия. МУ без обратной звязи.

Магнитный усилитель представляет собой статический прибор, назначение которого, используя слабый постоянный ток, менять величину переменного тока.

Принцип работы магнитного усилителя построен на нелинейности характеристик при намагничивании магнитопровода. В конструкции магнитных усилителей предусмотрено три стержня, где на крайних находятся, в качестве рабочей обмотки, две катушки последовательно соединены между собой, а на средний стержень насажена обмотка управления, имеющая гораздо большее количество витков по сравнению с рабочей обмоткой.

При отсутствии подачи тока на обмотку управления, при том, что рабочая обмотка, соединенная последовательно с нагрузкой, находится под переменным напряжением, магнитопровод не насыщается, а напряжение падает за счет реактивного сопротивления рабочих обмоток. Нагрузка в этом случае дополнительной мощности не получает.

В случае подачи на обмотку управления ток, даже небольшой силы, в следствии большого количества витков обмотки управления в магнитопроводе возникает насыщение. Это ведет к резкому уменьшению реактивного сопротивления рабочей обмотки и увеличению силы тока в рабочей цепи. Так, посылая малые сигналы в обмотку управления, можно контролировать значительные величины мощности в рабочей цепи, в которой находится магнитный усилитель мощности.
