Задачі до п.2.1

(визначення припусків)

Задача 2.1

Обробка пластини (рисунок 2.2) виконується в такій послідовності: фрезерування боків пластини (б, в); фрезерування паза (г), термічна обробка – загартовування, шліфування сторін і паза(д, е, є).

Виявивши технологічний розмірний ланцюг, визначити граничні розміри припуску на шліфування паза.

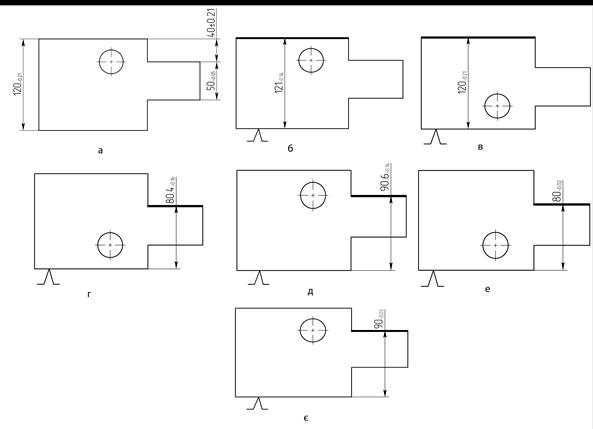

Рисунок 2.2 Пластина (а) і схема її обробки (б-е), до задачі 2.2

Задача 2.2

Брус (рисунок 2.3) обробляється так: фрезерування площин основи (б, в), фрезерування боків виступу (г, д), шліфування боків виступу (е, є).

Виявивши технологічний розмірний ланцюг, визначити граничні розміри припуску на шліфування на останній операції.

Рисунок 2.3 Брус (а) і схема його обробки (б-е) до задачі 2.2

Задача 2.3

Поверхні рами (рисунок 2.4) обробляються фрезеруванням у послідовності, показаній на рисунках 2.4, б – д. На основі виявленого технологічного розмірного ланцюга, визначити граничні розміри припуску на фрезерування поверхні А паза.

Рисунок 2.4 Рама (а) і схема її обробки (б - д) до задачі 2.3
