Отдельные опоры

Каменные столбы, применяют в качестве промежуточных опор в
малоэтажных зданиях. Их возводят из сплошного полнотелого кирпича
или камня (рис.42.).

Сечение не менее 380x380мм (1,5x1,5 кирпича) с обязательной
перевязкой швов каждого ряда. Для увеличения несущей способности
столбов применяют, материалы (кирпич марок 150-200 на растворе М100)
повышенной прочности и вводят армирование кладки горизонтальными
стальными сетками из стержней 4-5мм с ячейками 100-150 мм, располагаемыми в горизонтальных швах через 2-4 ряда кладки. Таким образом, несущая способность повышается в 1,5 раза.

Каменные столбы часто заменяют сборными железобетонными или
монолитными колоннами. Фундаменты под каменные стены столбчатые,
бутобетонные (рис. 42.).

Неполный каркас с каменными столбами применяется в зданиях высотой до 9 этажей. В более высоких зданиях - внутренние опоры (колонны) устраиваются из железобетона или металла.

Железобетонные колонны двухконсольные располагают по средним и крайним рядам при применении навесных панелей наружных стен.

Колонны сечением 300x300 мм применяются для зданий высотой до 5 этажей; колонны сечением 400x400 мм - для всех остальных случаев.

Стыки колонн по высоте осуществляют со сваркой закладных металлических деталей и омоноличиванием узла сопряжения.

МАТЕРИАЛЫ И ТИПЫ СПЛОШНЫХ КЛАДОК

НАРУЖНЫХ КАМЕННЫХ СТЕН

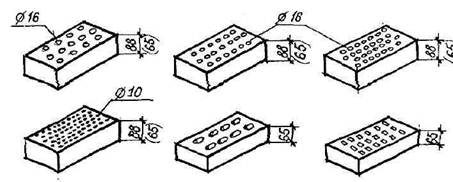

КИРПИЧ СПЛОШНОЙ	КИРПИЧ ПУСТОТЕЛЫЙ (модульный – 88, сплошной - 65)
КЕРАМИЧЕСКИЕ КАМНИ	ЛЕГКОБЕТОННЫЕ КАМНИ
	СО ЩЕЛЕВИДНЫМИ ПУСТОТАМИ (ЦЕЛЫЙ И ПОЛОВИННЫЙ)	ТРЕХПУСТОТНЫЙ (ТЫЧКОВЫЙ И ЛОЖКОВЫЙ)

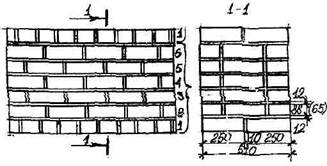

КИРПИЧНАЯ КЛАДКА ШЕСТИРЯДНАЯ	КИРПИЧНАЯ КЛАДКА ДВУХРЯДНАЯ
КЛАДКА ИЗ КЕРАМИЧЕСКИХ КАМНЕЙ	КЛАДКА ИЗ БЕТОННЫХ И ПРИРОДНЫХ КАМНЕЙ	КЛАДКА ИЗ БЕТОННЫХ КАМНЕЙ С ОБЛИЦОВКОЙ КИРПИЧА
	Рис. 27.

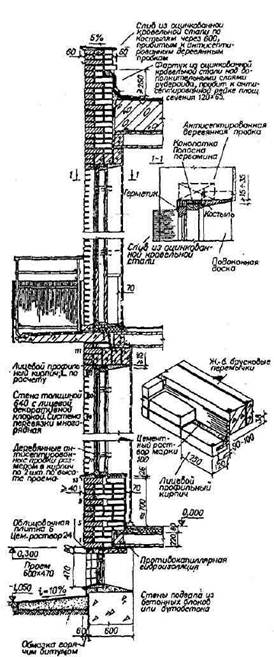

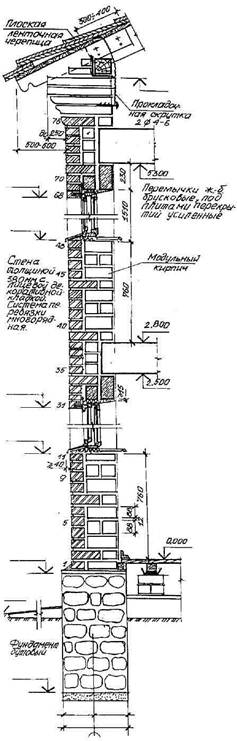

НЕСУЩИЕ КИРПИЧНЫЕ СТЕНЫ СПЛОШНОЙ КЛАДКИ ДЛЯ ЗДАНИЙ ВЫСОТОЙ ДО 14 ЭТАЖЕЙ (ПО СЕРИИ 2.130 - 1)

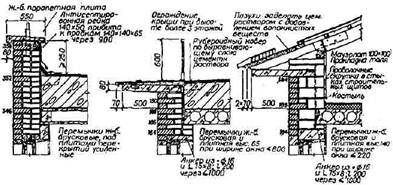

ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ С ЛИЦЕВОЙ ДЕКОРАТИВНОЙ КЛАДКОЙ. СИСТЕМА ПЕРЕВЯЗКИ МНОГОРЯДНАЯ	ВАРИАНТЫ ПАРАПЕТОВ И КАРНИЗОВ ПРИ ПРОДОЛЬНЫХ И ПОПЕРЕЧНЫХ НЕСУЩИХ СТЕНАХ
ВАРИАНТЫ ФАСАДОВ ДЕКОРАТИВНОЙ И ФАСАДЫ МНОГОРЯДНОЙ И ЦЕПНОЙ КЛАДКИ
ОБЛИЦОВКА ПЕРЕМЫЧЕК	АРМИРОВАНИЕ КИРПИЧНЫХ СТОЛБОВ

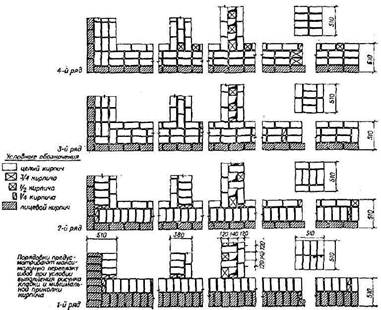

ПЛАНЫ ПОРЯДОВКИ НАРУЖНОЙ СТЕНЫ С ЛИЦЕВОЙ ДЕКОРАТИВНОЙ КЛАДКОЙ (СИСТЕМА ПЕРЕВЯЗКИ МНОГОРЯДНАЯ) И КИРПИЧНОГО СТОЛБА ПЛОЩАДЬЮ СЕЧЕНИЯ 510 ×510

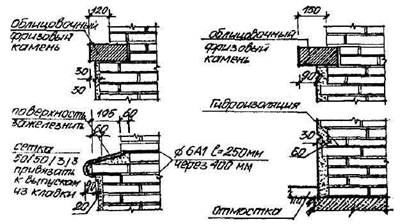

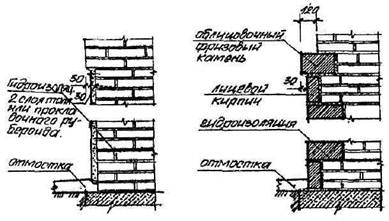

ВАРИАНТЫ ОТДЕЛКИ ЦОКОЛЯ
УГОЛ СТЕНЫ	СОПРЯЖЕНИЕ С ВНУТРЕННЕЙ СТЕНОЙ	УЧАСТОК ПРОСТЕНКА
С ЧЕТВЕРТЬЮ	БЕЗ ЧЕТВЕРТИ
БЕЗ КАНАЛОВ	С КАНАЛАМИ

Рис. 28.

Рис. 29.

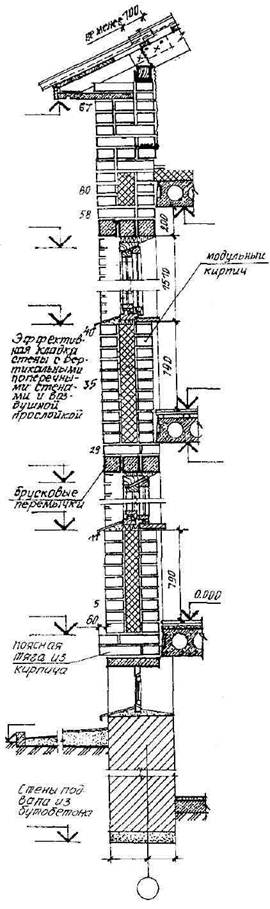

ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ ЭФФЕКТИВНОЙ

КИРПИЧНО-БЕТОННОЙ КЛАДКИ

Рис. 30.

ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ	ВАРИАНТЫ КАРНИЗОВ
КРЕПЛЕНИЕ КАРНИЗНЫХ ПЛИТ

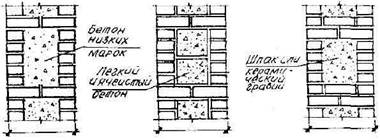

ОБЛЕГЧЕННЫЕ (ЭФФЕКТИВНЫЕ) КЛАДКИ
КОЛОДЦЕВАЯ КИРПИЧНО-БЕТОННАЯ	С УТЕПЛЯЮЩИМИ ВКЛАДЫШАМИ	С ЗАСЫПКОЙ ШЛАКОМ ИЛИ КЕРАМИЧ. ГРАВИЕМ
С ВЕРТИКАЛЬНЫМИ ДИАФРАГМАМИ ЖЕСТКОСТИ
С ПЛИТНЫМ УТЕПЛИТЕЛЕМ И ВОЗДУШНОЙ ПРОСЛОЙКОЙ	ТО ЖЕ С УСИЛЕННЫМ ВНУТРЕННИМ НЕСУЩИМ СЛОЕМ	КОЛОДЦЕВАЯ КЛАДКА С УТЕПЛЯЮЩЕЙ ЗАСЫПКОЙ И ГОРИЗОНТАЛЬНЫМИ АРМИРОВАННЫМИ ДИАФРАГМАМИ

Рис. 31.

	1.	кирпич силикатный ГОСТ 379-79 на цементно - песчаном растворе, толщина внутреннего шара 380-510 мм;
2.	теплоизоляционные плиты ISOVER марки OL-E или OL-A ДСТУ 8.2.7.- 38 – 96;
3.	штукатурка цементно – песчаная, толщина 20 мм;
4.	стеклосетка;
5.	металлические связи из оцинкованной стали Ø4 ВрI через 0,5 м в длину стены и через 5 рядов по высоте;
6.	мелкие бетонные блоки ГОСТ 6133-84
7.	теплоизоляционные плиты ISOVER марки КL или КL-А толщиной 70 мм;
8.	кирпич керамический пустотелый плотностью 1400 кг/м^3 на цементно-песчаном растворе марки М25;
9.	штукатурка известково-песчаная;
10.	кирпич обычный глиняный ГОСТ 530-80 на цементно-песчаном растворе марки М25;
11.	воздушная прослойка толщиной 20 мм;
12.	теплоизоляционные плиты ISOVER марки КL или КL-А толщиной 60 мм ДСТУ 8.2.7. 56 – 96
13.	теплоизоляционные плиты с ветрозащитной облицовкой ISOVER марки RKL-EJ толщиной 13 мм ДСТУ 8.2.7. 56 – 96;
14.	металлические связи из оцинкованной стали Ø6 АI через 1000мм по длине и через 600 мм по высоте

Рис. 32.

ПОРЯДОВКА НАРУЖНОЙ СТЕНЫ	ВАРИАНТЫ КАРНИЗОВ
ОБЛИЦОВКА ПЕРЕМЫЧЕК
КЛАДКА НАРУЖНЫХ СТЕН С ОБЛИЦОВКОЙ
ИЗ КИРПИЧА СОВМЕСТНО С ЛИЦЕВЫМ КИРПИЧОМ	ИЗ КЕРАМИЧЕСКИХ КАМНЕЙ И ЛИЦЕВЫМ КИРПИЧОМ	ИЗ КИРПИЧА И ЛИЦЕВЫХ КЕРАМИЧЕСКИХ КАМНЕЙ
ИЗ КИРПИЧА С ЗАКЛАДНЫМИ ОБЛИЦОВОЧНЫМИ КЕРАМИЧЕСКИМИ ПЛИТАМИ	ИЗ КИРПИЧА И КЕРАМИЧЕСКИХ ПЛИТ	ОБЛИЦОВКА ПРИСЛОНЕННЫМИ КЕРАМИЧЕСКИМИ ПЛИТАМИ НА РАСТВОРЕ	ИЗ КИРПИЧА С ОБЛИЦОВКОЙ ПЛОСКИМИ ПЛИТАМИ (КАМЕННЫМИ, БЕТОННЫМИ) С ПРОКЛАДОЧНЫМИ РЯДАМИ ИЗ ТЕХ ЖЕ ПЛИТ

Рис. 33.

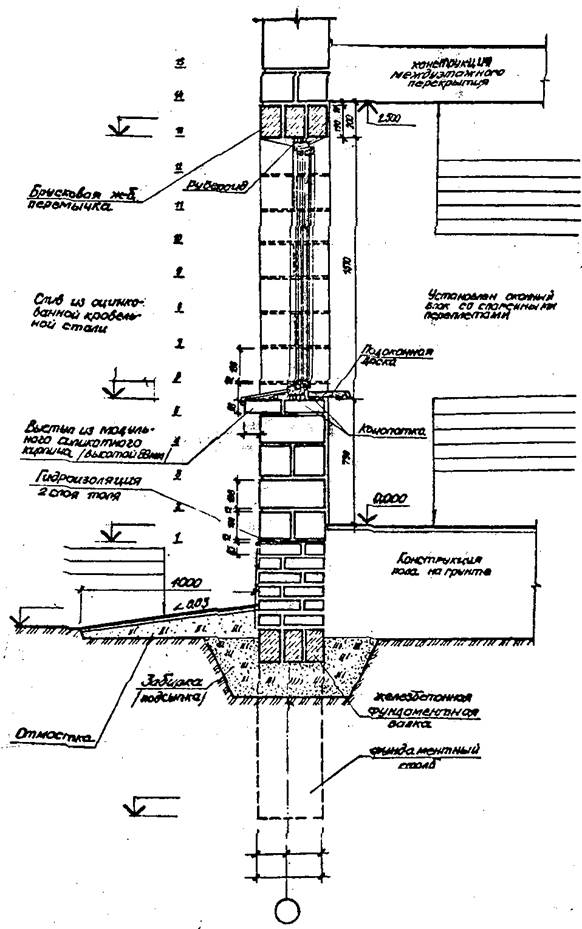

ВЕРТИКАЛЬНАЯ ПОРЯДОВКА КЛАДКИ ИЗ ЛЕГКОБЕТОННЫХ КАМНЕЙ НАРУЖНОЙ СТЕНЫ

Рис. 34.

ДЕТАЛИ БРЕВЕНЧАТЫХ СТЕН

СОПРЯЖЕНИЕ БРЕВЕН ПО ВЫСОТЕ	СОПРЯЖЕНИЕ БРЕВЕН ПО ДЛИНЕ
	1 – конопатка; 2 – шип; 3 – гребень; 4 – паз; 5 – обработка торца бревна внутренней стены для сопряжения «в сковородень», «ласточкин хвост».
ДЕТАЛЬ ПОСТРОЕНИЯ РУБКИ ТОРЦА БРЕВНА ДЛЯ СОПРЯЖЕНИЯ В ЛАПУ	УГЛОВОЕ СОПРЯЖЕНИЕ «С ОСТАТКОМ» РУБКА «В ЧАШКУ»
УГЛОВОЕ СОПРЯЖЕНИЕ «БЕЗ ОСТАТКА» РУБКА «В ЛАПУ»	СОПРЯЖЕНИЕ ВНУТРЕННИХ И НАРУЖНЫХ СТЕН

Рис. 35.

ДЕТАЛИ РУБЛЕНЫХ БРУСЧАТЫХ СТЕН

СОПРЯЖЕНИЕ БРУСЬЕВ ПО ВЫСОТЕ	СОПРЯЖЕНИЯ НАРУЖНЫХ СТЕН С ВНУТРЕННИМИ СТЕНАМИ
НА ШИПАХ
НА ШПОНКАХ
В УГЛУ НА ШИПАХ	НА ШПОНКАХ
1 – конопатка; 2 – шип или нагель; 3 - осадочный зазор; 4 – шип;5 – нагель; 6 - шпонка

Рис. 36.

КАРКАСНЫЕ СТЕНЫ ПАНЕЛЬНЫЕ (ЩИТОВЫЕ СТЕНЫ)

Рис. 37.

МОНОЛИТНЫЕ СТЕНЫ ИЗ ЛЕГКОГО БЕТОНА

Рис. 38.

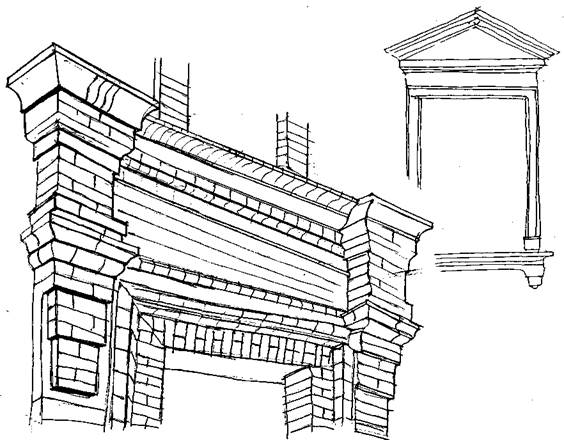

ПИЛЯСТРА	КОНТРФОРС
САНДРИК
САНДРИК НАД ВХОДНОЙ ДВЕРЬЮ
ЛУЧКОВАЯ	ПОЛУЦИРКУЛЯРНАЯ	КОРОБОВАЯ-ТРЕХЦЕНТРОВАЯ	СТРЕЛЬЧАТАЯ

Рис. 39.

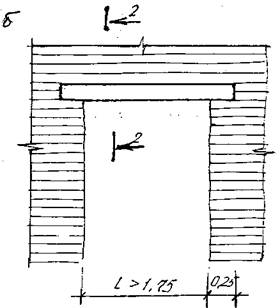

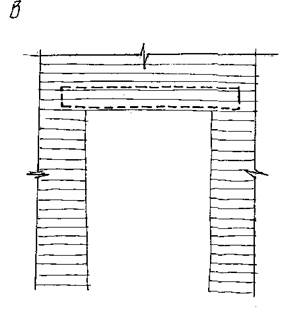

В САМОНЕСУЩЕЙ СТЕНЕ В НЕСУЩЕЙ СТЕНЕ

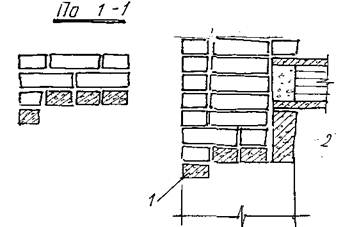

а, б – перемычка сборная ж/б; в – то же с закладным стальным углом

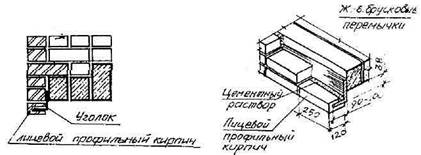

1 – брусковая перемычка; 2 – балочная перемычка; 3 – профильный кирпич; 4 – стальной уголок

Рис. 40.

КЛАДКА КЛИНЧАТОЙ ПЕРЕМЫЧКИ	КЛАДКА ЛУЧКОВОЙ ПЕРЕМЫЧКИ
1 – направление опорной плоскости; 2 – замковый кирпич

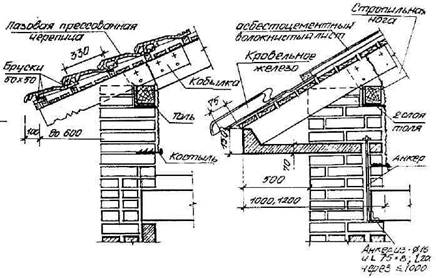

КАМЕННЫЙ КАРНИЗ	ЖЕЛЕЗОБЕТОННЫЙ КАРНИЗ

Рис. 41.

	ОТМОСТКИ
АСФАЛЬТОВЫЕ
БЕТОННЫЕ
БУЛЫЖНЫЕ

Рис. 42.

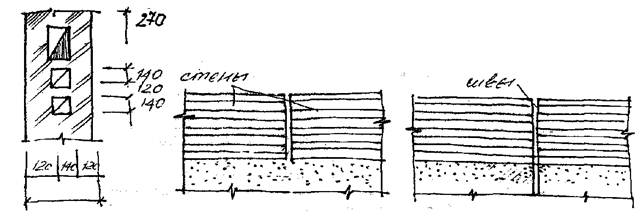

ДЕФОРМАЦИОННЫЕ ШВЫ (ОСАДОЧНЫЕ)

ТЕМПЕРАТУРНЫЕ ОСАДОЧНЫЕ



  ОТДЕЛЬНЫЕ ОПОРЫ



Рис. 42.

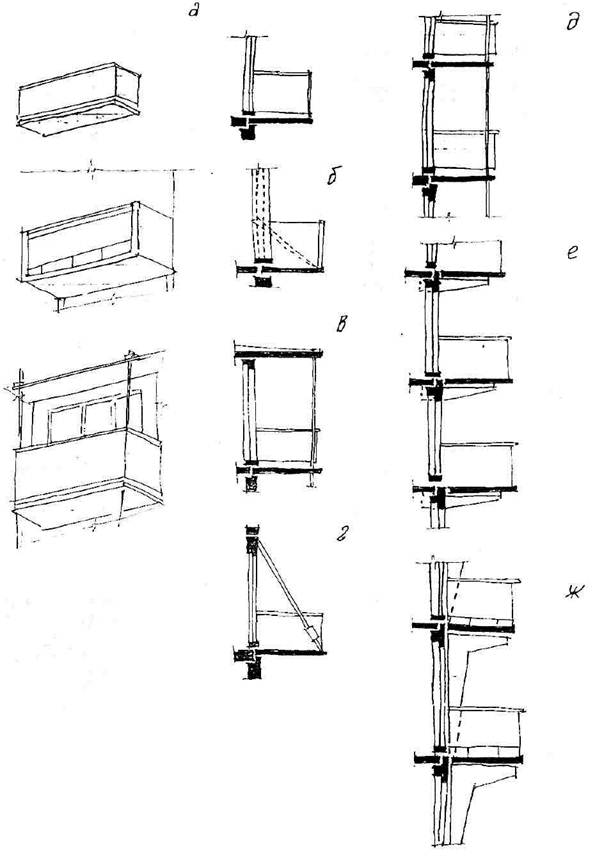

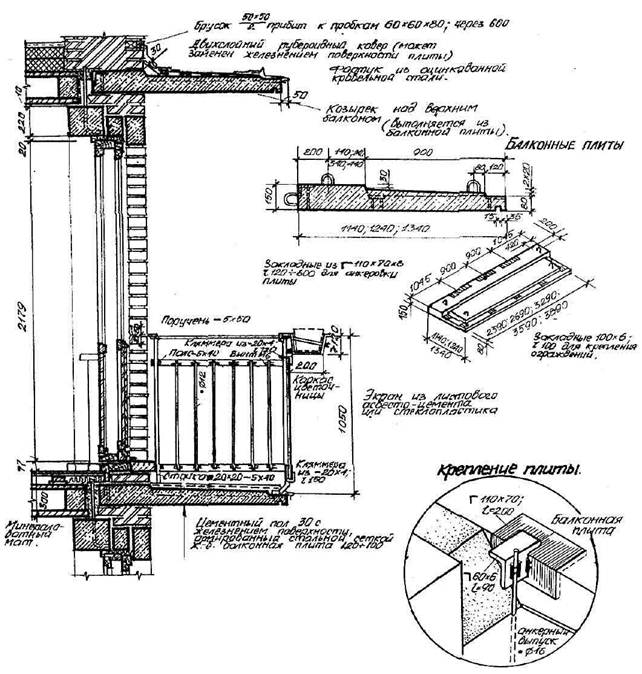

ПРИМЕРЫ ОПИРАНИЯ БАЛКОННЫХ ПЛИТ

а – с защемлением в наружной стене; б – на наружные стены и подвеску к поперечным внутренним стенам; в – то же, к карнизной плите; г – к перекрытиям; д – на наружные стены и стойки; е – на консоли;

ж – на приставные Г – образные колоннады.

Рис. 43.

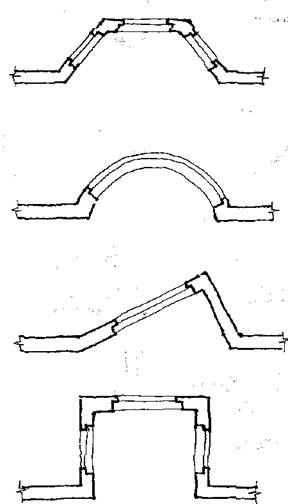

ВСТРОЕННЫЕ ЛОДЖИИ В ДОМАХ   ЭРКЕРЫ
С ПОПЕРЕЧНЫМИ НЕСУЩИМИ СТЕНАМИ
К ОБЪЁМНО – БЛОЧНЫМ КОНСТРУКЦИЯМ

Рис. 44.

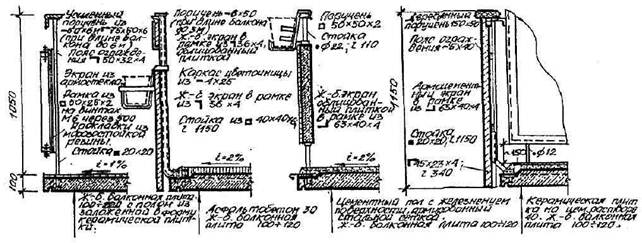

ВАРИАНТЫ И ДЕТАЛИ ОГРАЖДЕНИЙ

Рис. 45.

ПЛИТЫ ЛОДЖИЙ

С КРУГЛЫМИ ПУСТОТАМИ

ВИДЫ ОГРАЖДЕНИЙ

1 – плита лоджии (балкона); 2 – ограждение; 4 – поручень ограждения;

5 – отверстие для отвода воды

Рис. 46.
