Устройства для дублирования деталей

Установки для дублирования можно разделить на 4 группы:

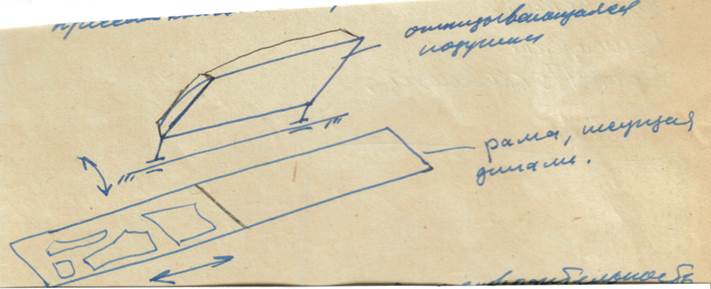

1. машины с откидывающейся подушкой

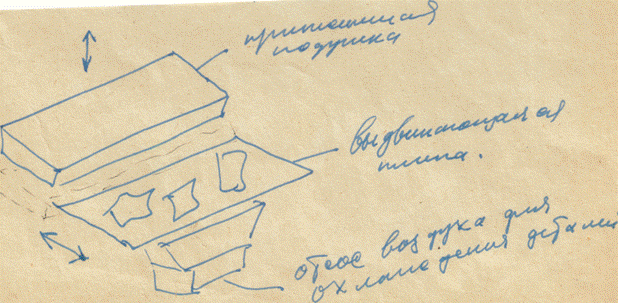

2. машины с вертикальным движением рабочего органа

3. барабанные машины

4. ленточные машины

1. По конструкции аналогичны гладильные прессы консольного типа

Недостаток – невысокая производительность давления по поверхности склеивания.

2. Траверсные и консольные

Траверсного типа

Консольные могут быть карусельного типа

3. Более производительны, имеют большую поверхность нагревания.

4. Ленточные машины проще по конструкции, обладают высокой производительностью

Дублирующие установки производятся фирмами «Rotex Maschinen», «Канегисер», «Майер» (ФРГ), «Джуки» (Япония), УМОВ (ЧССР)

JSF-900-1- Джуки

Рабочий проход – 900 мм

Давление – 0,5-4 кгс/см²

Температура – 20-200 °С

Длительность нагревания– 5-29 сек

Скорость ленты – 10 м/мин

JSF-600-R

Рабочий проход – 600 мм

Фирма «Каннегиссер» (ФРГ)

Модель	Длина, мм	Ширина, мм	Высота, мм	Рабочий проход, мм	Скорость перемещения, м/мин
VK12,5/10					1,8-9
ST10					-

Направление совершенствования

Использование ТВЧ. Переменный ток, образуемый высокочастотным генератором, воздействует только на дипольные молекулы клеевого вещества, диэлектрическая проницаемость которого отличается от диэлектрической проницаемости дублируемой ткани. В результате постоянно меняющейся полярности диполей образуется тепло, приводящее к расплавлению клеевого вещества.

Преимущества: невысокие температуры (110-120 °С), невысокие давления, на поверхности ткани не образуется лас, снижается величина усадки.

Дублирование осуществляется током частотой 27 МГц.

Дублирующий агрегат фирмы «Каннегиссер»
