Конструктивное решение совмещенных покрытий»

Образцы выполнения двухскатной и многоскатной крыши

см. Приложения.

Совмещенными называют плоские бесчердачные покрытия, в которых крыша совмещена с конструкцией чердачного перекрытия и нижняя поверхность является потолком помещения верхнего этажа.

Различают два типа совмещенных покрытий: невентилируемые и вентилируемые. Вентилируемые крыши рекомендуется устраивать во всех климатических районах в зданиях с повышенной влажностью.

Невентилируемые покрытия устраивают над сухими помещениями и с нормальным температурно-влажностным режимом.

Вентилируемые покрытия отличаются от невентилируемых тем, что поверх теплоизоляции устраивают воздушную прослойку - зазор, а вместо стяжки укладывают тонкие ж.бетонные плиты. См. рис. 1

Рис.1

Несущей конструкцией совмещенного невентилируемого покрытия является сборная ж/бетонная плита: сплошная однослойная или сплошная двухслойная толщиной 100, 120, 140, 160мм; многопустотная толщиной 220 мм или ребристая с толщиной полки 30мм и высотой несущего ребра 300мм.

По ж/бетонной плите устраивают пароизоляцию для защиты вышележащего слоя теплоизоляции от увлажнения водяными парами, проникающими из помещения. Для устройства пароизоляции принимаются материалы:

· окраска горячим битумом за 1 или 2 раза толщиной 2-4 мм;

· покрытие изольной мастикой за 1 раз толщиной 2 мм;

· пергамин кровельный б=0,4 мм;

· полиэтиленовая пленка б=0,16мм;

· 1-2 слоя рубероида на битумной мастике б=1,5-3 мм;

· 1-2 слоя толя кровельного на дегтевой мастике б= 3-6 мм;

· пленка полипропиленовая фирмы «Технониколь»;

· пароизоляционные пленки «Мегафлекс В», «Изоспан В», «Изоспан С».

По слою пароизоляции устраивают утеплитель, толщина которого определяется теплотехническим расчетом. Утеплитель может быть принят из следующих материалов:

1. плиты фибролитовые плотностью 800 кг/м3;

2. плиты из пенно-, газобетона плотностью 300-400 кг/м3;

3. маты минераловатные прошивные плотностью 125 кг/м3;

4. шлак, керамзит;

5. плиты из пенополистирола;

6. плиты минераловатные основе базальтового волокна:

· жесткие гидрофобизированные плиты «ROCKWOOL РУФ БАТТС В» на для верхнего теплоизоляционного слоя в покрытии или устройства кровель без стяжек, плотностью 190 кг/м3, теплопроводностью λ_А= 0,043 Вт/(м*К) и λ_Б= 0,045 Вт/(м*К), толщиной от 40 до 200мм; крепятся на клею или механическим способом;

· жесткие гидрофобизированные плиты «ROCKWOOL РУФ БАТТС Н» на для нижнего теплоизоляционного слоя в покрытии или устройства кровель без стяжек, плотностью 115 кг/м3, теплопроводностью λ_А= 0,041 Вт/(м*К) и λ_Б= 0,042 Вт/(м*К), толщиной от 40 до 200мм; крепятся на клею или механическим способом;

· минераловатные плиты повышенной жесткости ППЖ-200 (ГОСТ 22950-95) для утепления покрытий без устройства стяжки;

· минераловатные плиты «EVROIZOL» Изол К1. Изол К2 100, толщиной от 30 до 200мм, плотностью от 40 до 240 мм;

· минераловатные плиты фирмы Технониколь: ТЕХНОРУФ, ТЕХНОРУФ Н, ТЕХНОРУФ В – для нижнего и верхнего теплоизоляционных слоев плоских кровель без стяжки;

7. плиты минераловатные основе стекловолокна:

· мягкие минераловатные плиты ISOVER Классик Плюс на основе стекловолокна. Теплоизоляцию рекомендуется устанавливать в несколько слоев с разбежкой швов. Выпускают толщиной 50 и 100мм. Теплопроводность не более 0,038 Вт/(м*К);

По утеплителю из полужестких плит, плит из енно- и газобетона устраивают стяжку из цементно-песчанного раствора толщиной 15-20 мм, по утеплителю из сыпучего материала – 25-30мм с армированием сеткой из проволоки ф2-3мм с ячейкой 200х200 или 300х300мм. При устройстве утеплителя из жестких минераловатных плит стяжку не устраивают.

Кровлю устраивают:

1. из 2-4 слоев рубероида на битумной мастике, верхний слой рубероида применяют бронированный с присыпкой из мелкого шлака или гравия для защиты от солнца и механических повреждений;

2. из рулонных наплавляемых материалов типа «Бикрост», «Линокром», «Унифлекс», «Техноэласт», Бикротоль-зима, Монокрон, Изопласт.

Рулонные наплавляемые материалы производят из негниющей основы с двухсторонним битумным покрытием.

Изготавливаются путем нанесения на стекловолокнистую или полиэфирную основу или пропитанный битумом кровельный картон битумного вяжущего, содержащего битум и наполнители. В качестве защитного слоя сверху используется крупнозернистая подсыпка из базальтовой крошки и сланца, и мелкозернистая подсыпка или полимерная пленка снизу.

Наплавляемые материалы укладывают в два слоя на подготовленное основание методом наплавления при помощи пропановой горелки.

Для обеспечения сцепления наплавляемых рулонных материалов с основанием кровли все поверхности из цементно-песчанного раствора или бетона должны быть огрунтованы грунтовочными холодными составами – праймерами.

Праймер представляет собой раствор нефтяных битумов, обладает высокой адгезией, укрепляет основание, увеличивает скорость работ, используется даже в зимнее время.

Кровельные материалы наплавляются только после полного высыхания огрунтованной поверхности.

При уклонах менее 15% раскатка рулонов осуществляется параллельно коньку, при уклонах более 15% – перпендикулярно коньку. Смежные полотна должны иметь нахлест не менее 80мм.

«Унифлекс» самый известный, надежный, высококачественный и недорогой рулонный кровельный наплавляемый материал. Выполняется на основе стеклохолста или стеклоткани, а верхний слой с защитным слоем из базальтовой крошки и сланца.

Водоотвод с совмещенных крыш может быть внутренний или наружный организованный и неорганизованный.

Для обеспечения водоотвода с крыш их уклоны делают от 2^о до 8^о.

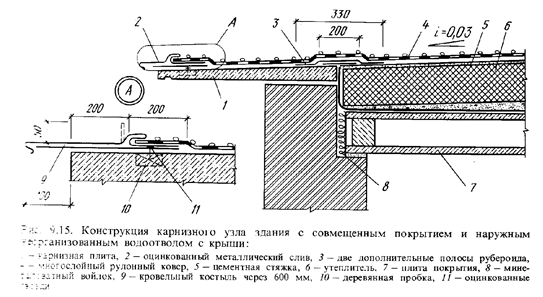

Наружный неорганизованный водоотвод предусматривает сброс воды непосредственно с карниза. Неорганизованный водоотвод допускается устраивать с совмещенных крыш здания не более 5 этажей и не имеющих балконы, а также отделенных от тротуаров и дорог газонами. Недостатками наружного неорганизованного водоотвода являются образование на карнизах сосулек и наледей, при удалении которых повреждаются рулонный ковер и карнизы.

Рис. 2

В случае, когда устройство неорганизованного водоотвода с крыши не допускается, устраивают систему организованного водосброса через желоба и водосточные трубы. См. рисунок 3 б).

Однако в районах с расчетной температурой наружного воздуха ниже - 5^оС образуются на свесах наледи ввиду незначительного уклона совмещенных крыш.

Рис. 3

Наиболее совершенным конструктивным решением данного вопроса является организация внутреннего водоотвода. При этом исключается возможность появления наледей на воронках и ледяных пробок в водосточных трубах благодаря наличию восходящих потоков теплого воздуха в трубах внутреннего водостока.

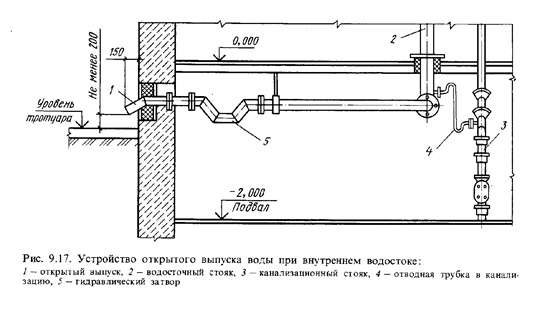

Внутренние водостоки присоединяют к сети ливневой канализации или устраивают выпуск воды наружу. См. рис. 4

Рис.4

Водосточные воронки располагают таким образом, чтобы максимальная длина пути воды, стекающей в воронку, не превышала 24м и площадь водосбора на одну воронку не превышала 80 м² (при диаметре отводного патрубка 100мм).

Для стока воды к воронкам крыше придают уклон 1,5%-2%. Воронки располагают не ближе 1,5-2м от стен и парапетов, что дает возможность надежного примыкания к ним рулонного ковра. Трубы внутреннего водостока располагают около перегородок, стен, во второстепенных помещениях(санузлы, технические помещения, коридоры) или на лестничных клетках

Выход на крышу осуществляют через люк в плите покрытия или шахту над лестничной клеткой.

Литература:

1. ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации

2. ГОСТ 21.501-93 (2002) СПДС. Правила выполнения архитектурно-строительных чертежей

3. ГОСТ 2.301-68 ЕСКД. Форматы.

4. ГОСТ 2.302-68 ЕСКД. Масштабы.

5. ГОСТ 2.304-81 ЕСКД. Шрифты чертежные.

6. ГОСТ 2.303-68 ЕСКД. Линии.

7. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания, М., «Высшая школа», 2009.

8. Белиба В.Ю, Юханова А.Т., Архитектура зданий, Ростов-на-Дону, «Феникс», 2009.

9. Опорный конспект лекций.

Контрольные вопросы к практической работе №11.2:

1. Назвать несущие конструкции совмещенных крыш.

2. В чем различие вентилируемых и невентилируемых покрытий?

3. Какие системы водоотвода применяют для плоских совмещенных покрытий?

4. Что такое парапет?

5. Норматив площади покрытия на 1 воронку диаметром 100мм?

6. Как располагать на кровле водоприемные воронки?

7. Уклон кровли для совмещенного покрытия.
