Значения коэффициента
Значения коэффициента
-------------------T----------------------------------------------
Отношение высоты ¦ Значения коэффициента r
помещения, прини- ¦ 2
маемой от условной +----------------------------------------------
рабочей поверхнос- ¦ средневзвешенный коэффициент отражения
ти до нижней грани ¦ потолка, стен и пола
____________________________________________________________________________________ Не является официальным изданием предназначено для ознакомительных целей. Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.
остекления Н к +---------------T---------------T--------------
ф ¦ ро = 0,5 ¦ ро = 0,4 ¦ ро = 0,3
ширине пролета l ¦ ср ¦ ср ¦ ср
1 +---------------+---------------+--------------
¦ количество пролетов
+----T----T-----T----T----T-----T----T---T-----
¦ 1 ¦ 2 ¦ 3 и ¦ 1 ¦ 2 ¦ 3 и ¦ 1 ¦ 2 ¦ 3 и
¦ ¦ ¦ более ¦ ¦ ¦ более ¦ ¦ ¦ более
-------------------+----+----+-----+----+----+-----+----+---+-----
2 ¦ 1,7 ¦ 1,5 ¦ 1,15 ¦ 1,6 ¦ 1,4 ¦ 1,1 ¦ 1,4 ¦ 1,1 ¦ 1,05
1 ¦ 1,5 ¦ 1,4 ¦ 1,15 ¦ 1,4 ¦ 1,3 ¦ 1,1 ¦ 1,3 ¦ 1,1 ¦ 1,05
0,75 ¦ 1,45 ¦ 1,35 ¦ 1,15 ¦ 1,35 ¦ 1,25 ¦ 1,1 ¦ 1,25 ¦ 1,1 ¦ 1,05
0,5 ¦ 1,4 ¦ 1,3 ¦ 1,15 ¦ 1,3 ¦ 1,2 ¦ 1,1 ¦ 1,2 ¦ 1,1 ¦ 1,05
0,25 ¦ 1,35 ¦ 1,25 ¦ 1,15 ¦ 1,25 ¦ 1,15 ¦ 1,1 ¦ 1,15 ¦ 1,1 ¦ 1,05
Таблица 34
------------------------------------------------T-----------------
Тип фонаря ¦ Значения
¦ коэффициента К
¦ ф
------------------------------------------------+-----------------
Световые проемы в плоскости покрытия, ленточные ¦ 1
Световые проемы в плоскости покрытия, штучные ¦ 1,1
Фонари с наклонным двусторонним остеклением ¦ 1,15
____________________________________________________________________________________ Не является официальным изданием предназначено для ознакомительных целей. Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.
(трапециевидные) ¦
Фонари с вертикальным двусторонним остеклением ¦ 1,2
(прямоугольные) ¦
Фонари с односторонним наклонным остеклением ¦ 1,3
(шеды) ¦
Фонари с односторонним вертикальным остеклением ¦ 1,4
(шеды) ¦
Расчет коэффициента естественной освещенности (КЕО) следует производить:
а) при боковом освещении по формуле
; (8)
б) при верхнем освещении по формуле
; (9)
в) при верхнем и боковом освещении по формуле
, (10)
где - геометрический КЕО в расчетной точке при боковом освещении, учитывающий прямой свет неба, определяемый по графикам I и II (рис. 2 и 3);
____________________________________________________________________________________ Не является официальным изданием предназначено для ознакомительных целей. Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

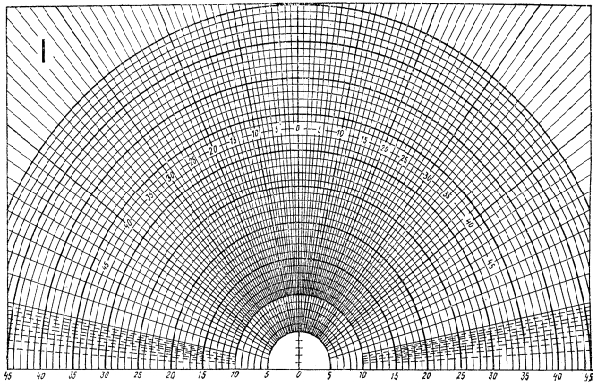

Рис. 2. График I А.М. Данилюка для подсчета и
____________________________________________________________________________________ Не является официальным изданием предназначено для ознакомительных целей. Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.

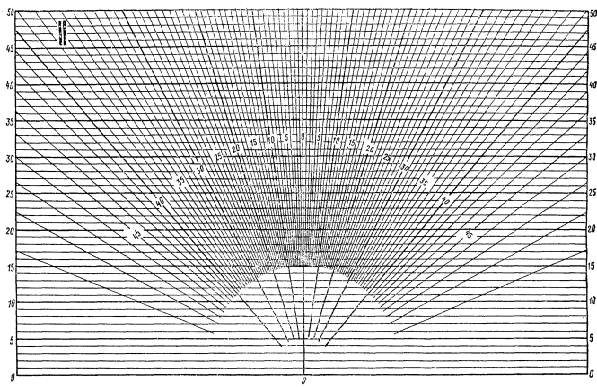

Рис. 3. График II А.М. Данилюка для подсчета и
- коэффициент, учитывающий неравномерную яркость облачного неба МКО, определяемый по табл. 35;
- геометрический КЕО в расчетной точке при боковом освещении, учитывающий свет, отраженный от противостоящих зданий, определяется по графикам I и II;
- коэффициент, учитывающий относительную яркость противостоящего здания, принимаемый по табл. 36;
- геометрический КЕО в расчетной точке при верхнем освещении, определяемый по графикам III и II (рис. 4 и 3);
Рис. 4. График III для подсчета
- среднее значение геометрического КЕО при верхнем освещении на линии
____________________________________________________________________________________
Не является официальным изданием предназначено для ознакомительных целей. Бесплатно предоставляется клиентам компании «Древград» - деревянные дома.
пересечения условной рабочей поверхности и плоскости характерного вертикального разреза помещения, определяемой из соотношения
, (11)
где - количество расчетных точек;
- геометрический КЕО в расчетных точках.
Среднее значение КЕО при верхнем или верхнем и боковом освещении определяется по формуле
, (12)
где - количество точек, в которых определяется КЕО;
- значения КЕО при верхнем или при верхнем и боковом освещении в точках характерного разреза помещения, определяемые по формулам (9) и (10).
Расчетные значения КЕО, полученные по формулам (8), (9), (10), (12), следует
округлять до десятых долей. Допускается отклонение расчетного значения КЕО от
нормированного КЕО на +/- 10%.
Таблица 35
