К.К.Д. циклу Карно

Відведеної теплоти, визначення термічного та холодильного

Мета заняття: здобути умінь та навичок розрахунку кількості підведеної та

ТЕОРЕТИЧНЕ ОБГРУНТУВАННЯ ТА

НЕОБХІДНІ РОЗРАХУНКОВІ ФОРМУЛИ

Прямий цикл Карно за яким працює ідеальний тепловий двигун складається з двох адіабат і двох ізотерм.

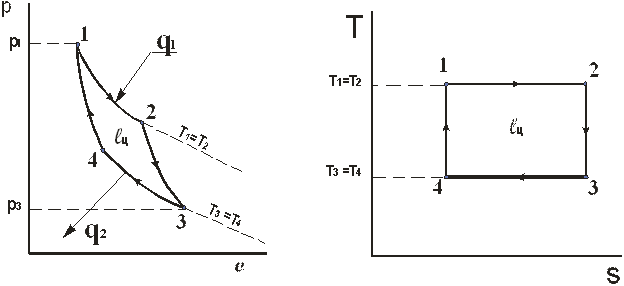

Зробимо графічне зображення прямого циклу Карно в “pv” і “Ts”діаграмах.

Економічність прямого циклу Карно визначається термічним К.К.Д.

η_{t =} l_ц / q₁

- це відношення роботи, виконаної за цикл до всієї підведеної теплоти.

Користуючись рівнянням ІІ закону термодинаміки q₁ – q₂ = l _ц

зробимо перетворення

Далі зробимо підстановку замість q₁ і q₂ розрахункові формули для ізотермічних процесів 1-2 і 3-4

η_t = 1- q₂ /q₁ = = 1- T₂ / T₁

Доведемо, що p₄/p₃ = p₁/p₂ і зробимо скорочування у формулі η_t.
