Настройка горизонтального оптиметра
Приспособление для внутренних измерений
После настройки оптиметра по плоскопараллельным концевым мерам надо установить измеряемое изделие и по шкале трубки оптиметра определить отклонение.
1 - левый держатель, 2 - винт крепления дуги пиноли, 5, 4 - измерительные дуги, 5 - винт крепления дуги трубки оптиметра, 6 - правый держатель, 7 - арретир, 8 – изделие Рисунок 14.82 - Приспособление для внутренних измерений При настройке горизонтального оптиметра надо произвести следующие действия: в зависимости от формы измеряемого изделия и исходя из того, что между изделием и измерительным наконечником контакт должен быть по наименьшей поверхности, надо выбрать наконечники по форме (сферические, плоские круглые или плоские ножевидные), установить их на измерительные штифты прибора и закрепить; сдвинуть кронштейны пиноли и трубки оптиметра, оставив расстояние между наконечниками 1—2 мм; закрепить кронштейны; поместить между наконечниками концевую меру 1—2мм;микровинтом пиноли риблизительно установить шкалу трубки оптиметра на нуль; наблюдая в окуляр, отверткой следует; вращать установочные винты пиноли в вертикальной и горизонтальной плоскостях, добиваясь требуемых показаний (при плоских наконечниках наименьших показаний, при сферических—наибольших); раздвинуть кронштейны на размер немного более измеряемого изделия; установить блок концевых мер на предметный стол и закрепить струбциной при среднем положении верхней («плавающей») части стола; освободить винт крепления вертикального перемещения стола, маховичком поднять стол и закрепить его (другой рукой), чтобы середина блока концевых мер встала против наконечников; подвинуть кронштейны до соприкосновения их измерительных наконечников с блоком концевых мер; закрепить кронштейны пиноли и трубки оптиметра; микровинтом пиноли установить изображение шкалы трубки оптиметра приблизительно на нуль; переместить стол в поперечном направлении; повернуть стол в горизонтальном положении до наименьшего отсчета; повернуть головкой эксцентрика стол до наименьшего отсчета; закрепить эксцентрик; окончательно установить шкалу оптиметра на нуль; закрепить пи-ноль; арретированием убедиться в правильности нулевого положения.

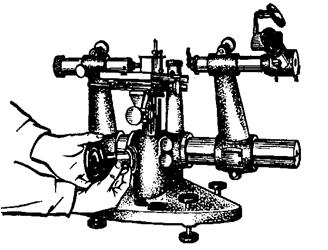

а) Закрепление измерительного наконечника

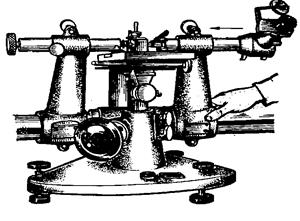

б)Перемещение кронштейна до расстояния 1—2мм между измерительными наконечниками
Рисунок 14.83 - Настройка горизонтального оптиметра
в) Закрепление кронштейна пиноли
г) Закрепление кронштейна трубки оптиметра
Рисунок 14.83 - Настройка горизонтального оптиметра (другой вариант)
а) Помещение концевой меры 1—2 мм между измерительными наконечниками
Рисунок 14.84 - Подготовка и настройка горизонтального оптиметра
б) Приблизительная установка шкалы трубки оптиметра на нуль
в) Регулировка измерительного наконечника пиноли в вертикальной плоскости
г) Регулировка измерительного наконечника пиноли в горизонтальной плоскости
Рисунок 14.84 - Подготовка и настройка горизонтального оптиметр (другой вариант)
д) Перемещение кронштейнов на размер немного более измеряемого изделия
е) Установка блока концевых мер на стол измеряемого изделия ж)Перемещение и закрепление блока концевых мер в вертикальном направлении Рисунок 14.84 - Подготовка и настройка горизонтального оптиметра(вариант 3)
з) Перемещение кронштейнов до соприкосновения измерительных наконечников с блоком концевых мер
и) Закрепление кроншейнов
к) Приблизительная установка на нуль шкалы оптиметра
Рисунок 14.84 - Подготовка и настройка горизонтального оптиметра(вариант 4)
м) Перемещение стола в поперечном направлении
н) Поворот стола вокруг вертикальной оси
о) Поворот стола вокруг горизонтальной оси
Рисунок 14.84 - Подготовка и настройка горизонтального оптиметра(вариант 5)
п) Закрепление стола
р) Окончательная установка шкалы трубки оптиметра на нуль
