Особенности технологии и оборудования для плавки стали и чугуна
ТЕМА: ПЛАВКА И ЗАЛИВКА МЕТАЛЛОВ И СПЛАВОВ. ЛИТЕЙНЫЕ СВОЙСТВА СПЛАВОВ ЛЕКЦИЯ 7
Производство стали в мартеновских печах. Сущность мартеновского процесса состоит в переработке чугуна и металлического лома на поду отражательной печи. Для плавления твердых шихтовых материалов, для покрытия значительных тепловых потерь и нагрева стали до необходимых температур в печь подводиться дополнительное тепло, получаемое путем сжигания в рабочем пространстве топлива в струе воздуха, нагретого до высоких температур. Шихтовые материалы основного мартеновского процесса состоят из металлической части (чугун, металлический лом, раскислители, легирующие) и неметаллической части (железная руда, мартеновский агломерат, известняк, известь, боксит). По характеру шихтовых материалов основной мартеновский процесс делиться на несколько разновидностей, наибольшее распространение из которых получили скрап-рудный и скрап-процессы. При скрап-рудном процессе основную массу металлической шихты (от 55 до 75 %) составляет жидкий чугун. Этот процесс широко применяется на заводах с полным металлургическим циклом. При скрап-процессе основную массу металлической массы шихты (от 55 до 75 %) составляет металлический лом. Чугун (25-45 %), как правило, применяется в твердом виде. Производство стали в электрических печах. В электоропечи можно получать легированную сталь с низким содержанием серы и фосфора, неметаллических включений, при этом потери легирующих элементов значительно меньше. В процессе электроплавки можно точно регулировать температуру металла и его состав, выплавлять сплавы почти любого состава. В электрических печах выплавляют высоколегированные инструментальные сплавы, нержавеющие шарикоподшипниковые, жаростойкие и жаропрочные. Мощные электропечи успешно применяют для получения низколегированных и высокоуглеродистых сталей мартеновского сортамента. Кроме того, в электропечах получают различные ферросплавы, представляющие собой сплавы железа с элементами, которые необходимо выводить в сталь для легирования и раскисления.
Устройство дуговых электропечей. Дуговая печь (рис.4.1) состоит из железного кожуха цилиндрической формы со сферическим днищем. Внутри кожух имеет огнеупорную футеровку. Плавильное пространство печи закрывается съемным сводом.

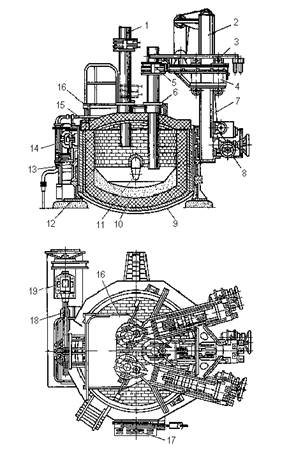

Рис.4.1. Дуговая печь для черных металлов: 1 – электрод; 2 – колонны; 3 – проводники тока; 4 – каретки; 5 – электродержатель; 6 – уплотняющее кольцо; 7 – тросы; 8 – механизм перемещения кареток; 9 – кожух печи; 10 – набивной под; 11 – летка; 12 – опорные рейки; 13 – секторы; 14 – гайки; 15 – свод; 16 – рабочая площадка; 17 – дверка; 18 – шпиндель; 19 – электродвигатель механизма наклона печи
Печь имеет рабочее окно и выпускное отверстие со сливным желобом. Нагрев и плавление металла осуществляются электрическими мощными дугами, горящими между концами трех электродов и металлом, находящимся в печи. Печь опирается на два опорных сектора, перекатывающихся по станине. Наклон печи в сторону выпуска и рабочего окна осуществляется при помощи реечного механизма. Перед загрузкой печи свод, подвешенный на цепях, поднимают к порталу, затем портал со сводом и электродами отворачивается в сторону сливного желоба и печь загружают бадьей. Система загрузки печи бывает двух видов: через завалочное окно мульдозавалочной машиной и через верх при помощи бадьи. Загрузку через окно применяют только на небольших печах. Во время плавления электроды прорезают в шихте три колодца, на дне которых накапливается жидкий металл. Для ускорения расплавления печи оборудуются поворотным устройством, которое поворачивает корпус в одну и другую сторону на угол в 80°. При этом электроды прорезают в шихте уже девять колодцев. Для поворота корпуса приподнимают свод, поднимают электроды выше уровня шихты и поворачивают корпус при помощи зубчатого венца, прикрепленного к корпусу, и шестерен. Корпус печи опирается на ролики.
Ток в плавильное пространство печи подается через электроды, собранные из секций, каждая из которых представляет собой круглую заготовку диаметром от 100 до 610 мм и длиной до 1500 мм. В малых электропечах используют угольные электроды, в крупных – графитированные. Шихтовые материалы. Основным шихтовым материалом для электроплавки является стальной лом, который не должен быть сильно окисленным, т.к. наличие большого количества ржавчины вносит в сталь значительное количество водорода. Основное количество лома, предназначенное для плавки в электропечах, должно быть компактным и тяжеловесным. При малой насыпной массе лома вся порция для плавки не помещается в печь. Приходится прерывать процесс плавки и подгружать шихту. Это увеличивает продолжительность плавки, приводит к повышенному расходу электроэнергии, снижает производительность электропечей. В последнее время в электропечах используют металлизованные окатыши, полученные методом прямого восстановления. Достоинством этого вида сырья, содержащего 85-93 % железа, является то, что оно не загрязнено медью и другими примесями. Окатыши целесообразно применять для выплавки высокопрочных конструкционных легированных сталей, электротехнических, шарикоподшипниковых сталей. Легированные отходы образуются в электросталеплавильном цехе в виде недолитых слитков, литников; в обдирочном отделении в виде стружки, в прокатных цехах в виде обрези и брака и т.д.; много легированного лома поступает от машиностроительных заводов. Использование легированных металлоотходов позволяет экономить ценные легирующие, повышает экономическую эффективность электроплавок. Мягкое железо специально выплавляют в мартеновских печах и конвертерах и применяют для регулирования содержания углерода в процессе электроплавки. В железе содержится 0,01-0,15 % С и <0,020 % Р. Поскольку в электропечах выплавляют основное количество легированных сталей, то для их производства используют различные легирующие добавки; электролитический никель, феррохром, ферросилиций, ферромарганец, ферромолибден, ферровольфрам и др. В качестве раскислителя помимо ферромарганца и ферросилиция применяют чистый алюминий. Для науглероживания используют передельный чугун, электродный бой; для наведения шлака применяют свежеобожженную известь, плавиковый шпат, шамотный бой, доломит и MgO в виде магнезита.
Подготовка материалов к плавке. Все присадки необходимо прокаливать для удаления следов масла и влаги, что предотвращает насыщение стали водородом. Ферросплавы подогревают для ускорения их проплавле-ния. Присадка легирующих, раскислителей и шлакообразующих в современной печи во многом механизирована. На бункерной эстакаде при помощи конвейеров происходит взвешивание и раздача материалов по мульдам, которые загружаются в печь мульдовыми машинами. Сыпучие для наводки шлака вводят в электропечи бросательными машинами. Технология плавки. Плавка в дуговой печи начинается с заправки печи, т.е. с ремонта подины. Жидкоподвижные нагретые шлаки сильно разъедают футеровку, которая может быть повреждена и при загрузке или дугами, если подина печи во время не будет закрыта слоем жидкого металла и шлака. Перед заправкой с поверхности подины удаляют остатки шлака и металла. На поврежденные места подины и откосов – места перехода подины в стены печи – забрасывают сухой магнезитовый порошок, а в случае больших повреждений – порошок с добавкой пека или смолы. Загрузка печи. Для наиболее полного использования рабочего пространства печи в центральную ее часть ближе к электродам загружают крупные куски (40 %), ближе к откосам средний лом (45 %), на подину и на верх загрузки мелкий лом (15 %). Мелкие куски должны заполнять промежутки между крупными кусками.
Период плавления. Расплавление шихты в печи занимает основное время плавки. В настоящее время многие операции легирования и раскисления металла переносят в ковш. После окончания завалки опускают электроды и включают ток. Металл под электродами разогревается, плавится и стекает вниз, собираясь в центральной части подины. Под электроды забрасывают известь для наведения шлака, который закрывает обнаженный металл, предохраняя его от окисления. Постепенно озеро металла под электродами становится все больше. Оно подплавляет куски шихты, которые падают в жидкий металл и расплавляются в нем. Уровень металла в печи повышается, а электроды под действием автоматического регулятора поднимаются вверх. Продолжительность периода расплавления металла равна 1-3 ч в зависимости от размера печи и мощности установленного трансформатора. Для ускорения расплавления шихты используют различные методы. Наиболее эффективным является применение мощных трансформаторов. Продолжительность плавления при использовании при этом уменьшается до 1-1,5 ч. Применение топливных мазутных или газовых горелок, которые вводят в печь через рабочее окно или через специальное устройство в стенах, ускоряет нагрев и расплавление шихты, особенно в холодных зонах печи. Продолжительность плавления сокращается на 15-20 мин. Эффективным методом является применение газообразного кислорода, который подают в печь через стальные футерованные трубки в окно печи или при помощи фурмы, опускаемой в печь сверху через отверстие в своде. Благодаря экзотермическим реакциям окисления примесей и железа выделяется дополнительно большое количество тепла, которое нагревает шихту, ускоряет ее полное расплавление. Использование кислорода уменьшает длительность нагрева ванны. Период расплавления сокращается на 20-30 мин Традиционная технология электроплавки стали предусматривает работу по двум вариантам: 1) на свежей шихте, т.е. с окислением; 2) переплав отходов. При плавке по первому варианту шихта состоит из простых углеродистых отходов, малоуглеродистого лома, металлизованных окатышей с добавкой науглероживателя. Избыточное количество углерода окисляют в процессе плавки. Металл легируют присадками ферросплавов для получения стали нужного состава. Во втором варианте состав стали почти полностью определяется составом отходов и легирующие добавляют только для некоторой корректировки состава. Окисления углерода не производят. Окислительный период. После окончания периода расплавления начинается окислительный период, задачи которого заключаются в следующем: окисление избыточного углерода, окисление и удаление фосфора; дегазация металла; удаление неметаллических включений, нагрев стали. Общая продолжительность окислительного периода составляет от 1 до 1,5 ч. Для интенсификации окислительного периода плавки, а также для получения стали с низким содержанием углерода, например хромоникелевой нержавеющей с содержанием углерода < 0,1 %, металл продувают кислородом. При продувке кислородом окислительные процессы резко ускоряются, а температура металла повышается со скоростью примерно 8-10 С/мин. Чтобы металл не перегрелся, вводят охлаждающие добавки в виде стальных отходов. Применение кислорода является единственным способом получения низкоуглеродистой нержавеющей стали без значительных потерь ценного легирующего хрома при переплаве. Окислительный период заканчивается, когда содержание углерода становится ниже заданного предела, содержание фосфора 0,010 %, температура металла несколько выше температуры выпуска стали из печи. В конце окислительного периода шлак стараются полностью убирать из печи, скачивая его с поверхности металла. Восстановительный период плавки. После скачивания окислительного шлака начинается восстановительный период плавки, задачами которого являются: раскисление металла, удаление серы, корректирование химического состава стали, регулирование температуры ванны, подготовка жидкоподвижного хорошо раскисленного шлака для обработки металла во время выпуска из печи в ковш. Раскисление ванны, т.е. удаление растворенного в ней кислорода, осуществляют присадкой раскислителей в металл и на шлак. В начале восстановительного периода металл покрывается слоем шлака. Для этого в печь присаживают шлакообразующие смеси на основе извести с добавками плавикового шпата, шамотного боя, кварцита. В качестве раскислителей обычно используют ферромарганец, ферросилиций, алюминий. В результате процессов раскисления большая часть растворенного кислорода связывается в оксиды и удаляется из ванны в виде нерастворимых в металле неметаллических включений. Процесс этот протекает достаточно быстро и продолжительность восстановительного периода в основном определяется временем, необходимым для образования подвижного шлака. Одношлаковый процесс. В связи с интенсификацией процесса электроплавки в последние годы получил большое распространение метод плавки в дуговой печи под одним шлаком. Сущность этого метода заключается в следующем: дефосфорация металла совмещается с периодом расплавления. Во время расплавления из печи скачивают шлак и производят добавки извести. В окислительный период выжигают углерод. По достижении в металле << 0,035 % Р производят раскисление стали без скачивания шлака ферросилицием и ферромарганцем. Затем присаживают феррохром и проводят сокращенный (50-70 мин) восстановительный период с раскислением шлака порошками ферросилиция и кокса и раскислением металла кусковыми раскислителями. Окончательное раскисление производят в ковше ферросилицием и алюминием. В некоторых случаях вообще не проводят раскисления шлака в печи порошкообразными раскислителями. Переплав отходов. На заводах специальных сталей количество образующихся отходов достигает 25-40 % от выплавляемой стали. Часть отходов поступает с машиностроительных заводов, поэтому в электросталеплавильных цехах 50 % легированных сталей выплавляют из шихты, состоящей только из них. Рациональное использование отходов дает большую экономию легирующих, электроэнергии, повышает производительность электропечей. Легированные отходы разделяют на 82 группы. При расчете шихты стремятся использовать максимальное количество отходов данной марки стали или наиболее близких марок Шихту составляют с таким расчетом, чтобы содержание углерода в ванне по расплавлении было на 0,05-0,10 % ниже заданного маркой стали. Необходимые легирующие, неокисляющиеся добавки Ni Cu, Mo, W загружают вместе с шихтой, а прочие – V, Тi, Cr, Mn, Al, Si, Nb – стремятся вводить как можно позднее на разных стадиях плавки, в том числе и во время выпуска в ковш. Металл заданного состава получают в процессе рафинировки или в ковше. Во время плавки наводят высокоосновной, жидкоподвижный шлак, который частично скачивают из печи. Это позволяет удалить до 30 % фосфора. Если состав металла близок к расчетному, то, не скачивая шлака, приступают к раскислению шлака молотым коксом, ферросилицием и алюминием. При этом легирующие элементы восстанавливаются из шлака и переходят в металл, например так восстанавливается оксид хрома. Продолжительность восстановительного периода в этом варианте технологии такая же, как и в плавках с окислением. Плавка на отходах значительно короче (примерно на 1 ч) по сравнению с плавкой на свежей шихте за счет окислительного периода. Это увеличивает производительность электропечей на 15-20 % и сокращает расход электроэнергии на 15 %. Методы интенсификации электросталеплавильного процесса. Применение кислорода. Использование газообразного кислорода в окислительный период плавки и в периодрасплавления позволяет значительно интенсифицировать процессы расплавления и окисления углерода. Применение синтетического шлака. Этот метод предусматривает перенесение рафинирования металла из электропечи в разливочный ковш. Для рафинирования металла выплавляют синтетический шлак на основе извести (52-55 %) и глинозема (40 %) в специальной электродуговой печи с угольной футеровкой. Порцию, жидкого, горячего, активного шлака (4–5 % от массы стали, выплавленной в электропечи) наливают в основной сталеразливочный ковш. Ковш подают к печи и в него выпускают сталь. Струя стали, падая с большой высоты, ударяется о поверхность жидкого шлака, разбивается на мелкие капли и вспенивает шлак. Происходит перемешивание стали со шлаком. Это способствует активному протеканию обменных процессов между металлом и синтетическим шлаком. В первую очередь протекают процессы удаления серы благодаря низкому содержанию FeO в шлаке и кислорода в металле; повышенной концентрации извести в шлаке, высокой температуре и перемешиванию стали со шлаком. Концентрация серы может быть снижена до 0,001 %. При этом происходит значительное удаление оксидных неметаллических включений из стали благодаря ассимиляции, поглощению этих включений синтетическим шлаком и перераспределению кислорода между металлом и шлаком. Обработка металла аргоном. После выпуска стали из печи через объем металла в ковше продувают аргон, который подают либо через пористые пробки, зафутерованные в днище, либо через швы кладки подины ковша. Продувка стали в ковше аргоном позволяет выровнять температуру и химический состав стали, понизить содержание водорода, удалить неметаллические включения, что в конечном итоге позволяет повысить механические и эксплуатационные свойства стали. Применение порошкообразных материалов. Продувка стали в дуговой электропечи порошкообразными материалами в токе газаносителя (аргона или кислорода) позволяет ускорить важнейшие процессы рафинирования стали: обезуглероживание, дефосфорацию, десульфурацию, раскисление металла. В струе аргона или кислорода в ванну вдуваются порошки на основе извести, плавикового шпата. Для раскисления металла используют порошкообразный ферросилиций. Для окисления ванны и для ускорения удаленияуглерода и фосфора добавляют оксиды железа. Мел-кораспыленные твердые материалы, попадая в ванну металла, имеют большую поверхность контакта с металлом, во много раз превышающую площадь контакта ванны со шлаковым слоем. При этом происходитинтенсивное перемешивание металла с твердыми частицами. Все это способствует ускорению реакций рафинирования стали. Кроме того, порошкообразные флюсы могут использоваться для более быстрого наведения шлака. Получение низкоуглеродистой коррозионностойкой стали (процессы AOD и VOD). Широкое распространение получают методы производства низкоуглеродистой коррозионностойкой стали вне электропечи. Метод AOD. В электропечи выплавляют основу нержавеющей стали, содержащей заданное количество хрома и никеля, с использованием недорогих, высокоуглеродистых ферросплавов. Затем сталь вместе с печным шлаком заливают в конвертер. Футеровка конвертера изготовлена из магнезитохромитового кирпича. Стойкость футеровки до 200 плавок. В нижней зоне футеровки, в третьем ряду кирпичной кладки от днища конвертера. Фурмы представляют собой конструкцию из медной внутренней трубы и наружной трубы из нержавеющей стали, внутренний диаметр фурмы 12-15 мм. Начальное содержание углерода в стали может быть для ферритных хромистых сталей 2,0-2,5 %, а для аустенитных сталей 1,3-1,7 %. В первые 35 мин сталь продувают смесью кислорода и аргона в соотношении 3:1. Во избежание перегрева металла в конвертер присаживают лом – данной марки стали, феррохром и т. п. Затем в течение 9 мин сталь продувают смесью кислорода и аргона в соотношении 1:1. В это время концентрация углерода снижается до 0,18 %. В третьем периоде в продувочном газе еще более уменьшают отношение кислорода к аргону до 1:2, продувку продолжают еще 15 мин. За это время содержание углерода снижается до 0,035%. Температура повышается до 1720 °С. В конце продувки присаживают известь и ферросилиций для восстановления хрома из шлака. После восстановления шлак, содержащий 1 % Cr2O3, скачивается и после наведения нового шлака проводят окончательную продувку аргоном. При этом в шлак переходит сера, ее содержание в металле снижается до 0,010 %. В результате процесса AOD получают высококачественную нержавеющую сталь с низким содержанием углерода, серы, азота, кислорода, сульфидных и оксидных неметаллических включений, с высокими механическими свойствами. Для повышения экономичности процесса аргон частично заменяют азотом. Метод VOD. Этот метод вакуумно-кислородного обезуглероживания с продувкой аргоном. В основе метода лежит осуществление реакции [C] + [O] = CO, равновесие которой в вакууме сдвигается в правую сторону. Чем ниже парциальное давление СО, тем ниже должна быть остаточная концентрация углерода в стали. При этом создаются благоприятные условия для восстановления оксида хрома углеродом, что позволяет проводить процесс обезуглероживания без заметных потерь хрома со шлаком. Коррозионностойкую сталь выплавляют в электропечи с достаточно высоким содержанием углерода (0,3-0,5 %); сталь выпускают в специальный ковш с хромомагнезитовой футеровкой, имеющим в днище фурму для подачи аргона. Ковш устанавливают в вакуумную камеру, откачивают воздух и начинают продувку кислородом сверху через водоохлаждаемую фурму, которую вводят в камеру через крышку. Одновременно производится продувка аргоном через дно ковша. После окончания продувки проводят присадку раскислителей и легирующих для корректировки состава. Расход аргона в этом способе значительно ниже, чем в AOD (всего 0,2 м3/т). Получаемая сталь содержит очень низкие концентрации углерода (0,01 %) при низком содержании азота. Окисление хрома незначительное. Для удаления серы в ковш загружают известь, что позволяет после раскисления и кратковременного перемешивания аргоном снизить концентрацию серы в металле до необходимых пределов. По сравнению с процессом AOD этот метод более сложен и применяется для производства сталей ответственного назначения с низким содержанием углерода. К достоинствам того и другого процесса следует отнести экономию дорогого низкоуглеродистого феррохрома, обычно использовавшегося при получении нержавеющей стали в дуговых печах, а также достижение низких содержаний углерода без значительных потерь хрома. Индукционные печи и плавка в них. В настоящее время индукционные печи находят широкое применение в металлургии и машиностроении. В лабораториях используют высокочастотные печи емкостью от нескольких грамм до 100 кг, в литейных цехах низко- и среднечастотные печи до 2-6 т; наиболее крупные печи имеют емкость до 60 т. По сравнению с дуговыми электропечами в индукционных печах отсутствие электродов и электрических дуг дает возможность получать стали и сплавы с низким содержанием углерода и газов. Плавка характеризуется небольшим угаром легирующих элементов, высоким электрическим к.п.д. точным регулированием температуры металла. Недостатком печей является холодный, плохо перемешиваемый шлак, что не позволяет так же интенсивно, как в дуговых печах, проводить процессы рафинирования. Стойкость футеровки в печах невысокая. Основной тип современных высокочастотных или индукционных печей – это печи без сердечника. Такая печь состоит из индуктора-катушки, навитой из медной трубки с водяным охлаждением. Внутрь индуктора вставляется либо готовый огнеупорный тигель, либо тигель набивается порошкообразным огнеупорным материалом. При наложении на индуктор переменного электрического тока частотой от 50 до 400 кГц образуется переменное магнитное силовое поле, пронизывающее пространство внутри индуктора. Это магнитное поле наводит в металлической садке вихревые токи. Производство стали в вакуумных печах. Применение вакуума при выплавки стали позволяет получать металл практически любого химического состава с низким содержанием газов, неметаллических включений, примесей цветных металлов. Реакции дегазации и раскисления металла углеродом в вакууме протекают более полно.
