Выпрямительные, или силовые диоды

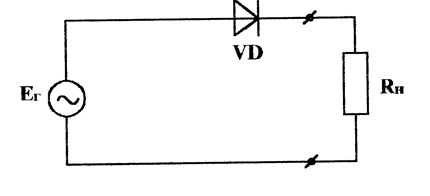

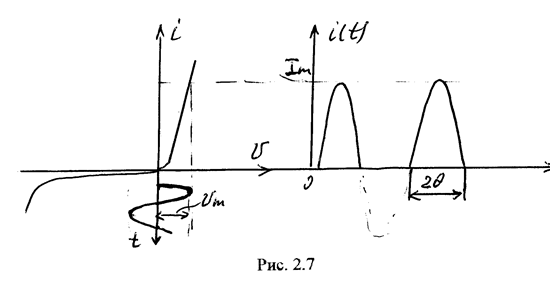

Выпрямительные (силовые) диоды - это полупроводниковые приборы, предназначенные для преобразования переменного тока в однополярный. Для этого диод включается последовательно в цепь источника переменного тока и нагрузки (рисунок 2.6). Рис. 2.6 Схема электрической цепи с выпрямительным диодом В силу односторонней проводимости диода через нагрузку протекает пульсирующий ток одной полярности (рисунок 2.7).
где S=DI/DU -- крутизна вольтамперной характеристики открытого р-n перехода. Если между нагрузкой и выпрямителем поставить фильтр, который будет выполнять усреднение пульсирующего тока, то в нагрузке будет протекать постоянный ток: Основными параметрами выпрями тельных диодов являются: а) Максимальный выпрямленный ток Iпр max; б)Максималъно-допустимое обратное напряжение Uобр max; в) Обратный ток, протекающий через диод Iпр max; г) Падение напряжения на диоде при прямом включении Uпp. Выпрямительные диоды делятся на германиевые и кремниевые. В кремниевых диодах обратные токи Iобр а несколько порядков меньше, чем в германиевых, а допустимые обратные напряжения Uобр существенно выше. Однако германиевые диоды обладают меньшим прямым падением напряжения Uпp.
