Расточные станки

На расточных станках можно сверлить, рас­сверливать, зенкеровать, растачивать и развертывать от­верстия, подрезать торцы резцами, фрезеровать поверхности и пазы, нарезать резьбу метчиками и резцами и т. д. (рис. 6.34).

Расточные станки подразделяют на горизонтально-расточные, координатно-расточные и алмазно-расточные (отделочно-расточные). Алмазно-расточные станки применяют для тонкой (алмазной) обработки, на них можно растачивать отверстия с отклонением поверхности от цилиндричности в пределах 3-5 мкм. Ко­ординатно-расточные станки предназначены для обработ­ки точных отверстий в тех случаях, когда нужно полу­чить точные межцентровые расстояния или расстояния осей отверстии от базовых поверхностей (в пределах 0,005- 0,001 мм).

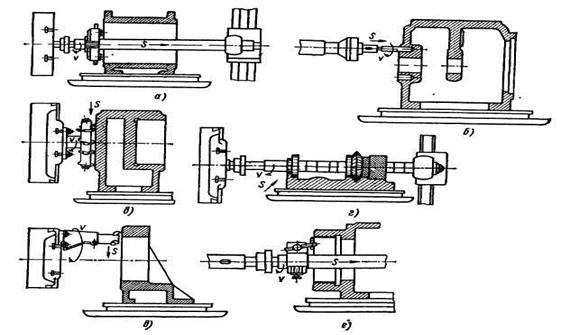

Рис. 6.34. Работы, выполняемые на горизонтально-расточных станках:

а - растачивание цилиндрических отверстий; б - сверление отверстий; в - обработка вертикальной поверхности торцовой фрезой; г - обработка горизонтальных плоских и фасонных поверхностей; д - обработка торца резцом; е - нарезание внутренней резьбы резцом
