Лекция 2. Элементы дифференциальной геометрии

Схема передачи информации при взаимодействии объектов

Канал связи - это среда передачи информации, которая характеризуется в первую очередь максимально возможной для нее скоростью передачи данных (емкостью канала связи).

Шум - это помехи в канале связи при передаче информации. К кстати,

Кодирование - преобразование дискретной информации одним из следующих способов:

· шифрование,

· сжатие,

· защита от шума.

Общая схема передачи информации изображена на рис.2.1.

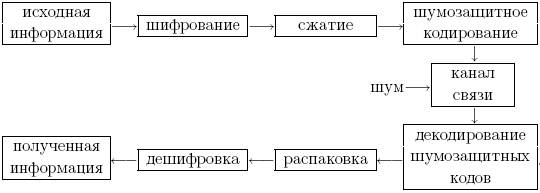

Рис. 2.1. Общая схема передачи дискретной (цифровой) информации

Емкость канала связи без шума можно приблизительно вычислить, зная максимальную частоту волновых процессов, допустимую в этом канале.

Можно считать, что скорость передачи данных может быть не меньше, чем эта частота. Например, при предельной частоте, равной 1000Гц, можно обеспечить скорость передачи данных не меньше 1Кбод.

Примеры каналов связи и связанных с ними предельных частот:

1. телеграф - 140Гц,

2. телефон - до 3.1КГц,

3. короткие волны (10-100м) - 3-30МГц,

4. УКВ (1-10м) - 30-300МГц,

5. спутник (сантиметровые волны) - до 30ГГц,

6. оптический (инфракрасный диапазон) - 0.15-400ТГц,

7. оптический (видимый свет) - 400-700ТГц,

8. оптический (ультрафиолетовый диапазон) - 0.7-1.75ПГц.

Таблица

Приставки к единицам величин в системе CИ

Полное название	Обозначение (русское)	Значение	Пример
дека	да	10^1	дал - декалитр
гекто	г	10^2	гПа - гекто
кило	K	10^3	кН - килоньютон
мего	M	10^6	MПа - мегапаскаль
гиго	Г	10^9	ГГц - гигагерц
тера	Т	10^12	ТВ - теравольт
пета	П	10^15	Пфлоп -петафлоп
экса	Э	10^18	Эб - эксабайт
зетта	З	10^21	ЗэВ - зеттаэлектроновольт
йотта	Й	10^24	Йб - йоттабайт

Бод (англ. baud) в связи и электронике — единица измерения символьной скорости, количество изменений информационного параметра несущего периодического сигнала в секунду. Названа по имени Эмиля Бодо, изобретателя кода Бодо — кодировки символов для телетайпов.

Зачастую, ошибочно, считают, что бод — это количество бит, переданное в секунду. В действительности же это верно лишь для двоичного кодирования, которое используется не всегда. Например, в современных модемах используется квадратурная амплитудная модуляция (КАМ), и одним изменением уровня сигнала может кодироваться несколько (до 16) бит информации. Например, при символьной скорости 2400 бод скорость передачи может составлять 9600 бит/c благодаря тому, что в каждом временном интервале передаётся 4 бита.

Кроме этого, бодами выражают полную ёмкость канала, включая служебные символы (биты), если они есть. Эффективная же скорость канала выражается другими единицами, например битами в секунду (бит/c, bps).

Типичные современные каналы: телеграфный и телефонный. Перспективные, внедряемые ныне: оптоволоконный (терабоды) и цифровой телефонный (ISDN, Integrated Services Digital Networks) - 57-128 Кбод.

В реальных оптоволоконных системах скорость гораздо ниже теоретических пределов (редко превосходит 1-10Гбод).

Наиболее широко пока используются телефонные линии связи. Здесь достигнута скорость более 50 Кбод!

[1] Или любой простейший сигнал
