Импульсный усилитель

Методика расчета и выбора элементов схемы

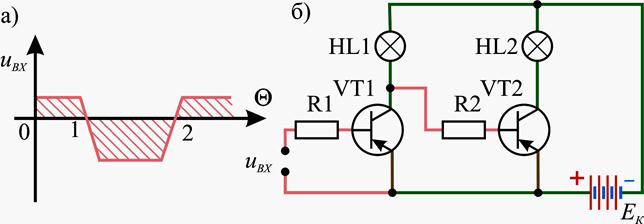

Рис. 9.6 Пример схемы импульсного усилителя

В интервале 0–1 (рис. 6.6, а) на переход Э–Б VT1 подано обратное смещение и VT1 закрыт (рис. 6.6, б). Следовательно, ток по цепи +ЕК, Э–К VT1, HL1, –ЕК не протекает, и HL1 не горит. По цепи +ЕК, Э–Б VT2, R2, HL1, –ЕК протекает небольшой ток, который слишком мал для зажигания HL1, но достаточный для открытия и перевода VТ2 в область насыщения. По цепи +ЕК, Э–К VT2, HL2, –ЕК течет довольно большой ток, т.к. он ограничен только сопротивлением лампы HL2. HL2 горит.

На интервале 1–2 (рис. 9.6, а) на переход Э–Б VT1 подано прямее смещение и по цепи: нижняя точка UВХ, Э–Б VT1, R1, верхняя точка UВХ протекает ток, который открывает и переводит VT1 в область насыщения. Сопротивление Э–К VT1 падает практически до нуля, и в цепи: +ЕК, Э–К VT1, HL1 появляется ток, под действием которого HL1 загорается. Переход Э–К VT1 шунтирует цепь Э–Б VT2, R2, и по ней ток прекращается, VT2 закрывается, и HL2 гаснет.
