Порядок виконання роботи

1. Вивчити конструкцію синхронної машини. Синхронні генератори мають нерухомий якір і рухому систему збудження (індуктор). Обмотки якоря з’єднані в “зірку” з нульовим проводом. Обмотка збудження живиться постійним струмом від перетворювача, що складається з індукційного регулятора і випрямляча. Регулювання струму збудження здійснюється зміною напруги, що подається на випрямляч.

Генератор обертають асинхронним двигуном, або двигуном постійного струму паралельного збудження. У якості навантаження генератора використовуються активний та індуктивний опори.

2. Зібрати схему включення машини для дослідження характеристик синхронного генератора (рисунок 1.1).

а) б)

Рисунок 1.1 – Схема установки для проведення дослідів: а) робота на активне навантаження (); б) робота на індуктивне навантаження ().

Обмотка якоря синхронного генератора приєднується до затискачів А_Г, В_Г, С_Г комплекта вимірювальних приладів К-50. У досліді холостого ходу до затискачів А_Н, В_Н, С_Н навантаження не приєднувати. Для вимірювання струму і напруги в колі якоря синхронного генератора перемикачі границь вимірювання К-50 повинні бути встановлені у положення, що відповідають паспортним даним машини.

Активний R_НВ і індуктивний X_НВ опори навантаження приєднуються до затискачів А_Н, В_Н, С_Н комплекта вимірювальних приладів К-50 для зняття зовнішніх і регулювальних характеристик. Активний опір становить собою трифазний реостат, індуктивний опір становить автотрансформатор РНТ-220-6.

3. Зняти характеристики

Дослід №1: Зняття характеристики холостого ходу

Включити приводний двигун М, встановити струм збудження при якому електрорушійна сила генератора (ЕРС) буде дорівнювати В. Записати струм збудження і ЕРС у табл. 1.1. Для отримання наступних точок характеристики необхідно знижувати струм збудження із шагом 1 А і записувати отримане значення струму збудження і відповідне йому значення електрорушійної сили.

Таблиця 1.1

№1 Характеристика холостого ходу
Iв, А
E, В

Рисунок 1.2. Характеристика холостого ходу

Коефіцієнт насичення: К===35 Ом;

Дослід №2 Зняттязовнішньої характеристики при активному навантаженні

Зовнішня характеристика показує, як змінюється напруга на затискачах генератора із зміною струму навантаження при постійному значенні струму збудження.

В умовах лабораторії дослід виконувати у наступній послідовності.

1. Зібрати схему;

2. Увімкнути приводний двигун і обертати індуктор генератора з номінальною частотою обертання;

3. Зміною струму збудження встановити напругу якоря В при струмі навантаження рівному нулю. Записати значення напруги і струму навантаження, це буде перша точка характеристики;

4. Для отримання наступних точок характеристики при попередньому значенні струму збудження зменшувати опір трифазного реостата, що приведе до зростання струму якоря (струму навантаження) і зменшення напруги. Струм і напругу записати у табл. 1.2. Таким чином записати 4–6 точок при зростанні навантаження та на їх основі побудувати залежність .

Таблиця 1.2

№2 Зовнішня характеристика
U, В
Iа, А

Рисунок 1.3. Зовнішня характеристика

*100%=35%

Дослід №3: Зняття регулювальної характеристики при активному навантаженні

Регулювальна характеристика показує, як необхідно змінювати струм збудження генератора , щоб при зміні навантаження напруга на затискачах була постійною .

Характеристику при знімати у наступній послідовності: генератор обертати приводним двигуном, при струмом збудження установити напругу на затискачах генератора В. Для отримання наступних точок характеристики зменшити опір навантаження , при цьому струм зростає, напруга зменшиться. Струмом встановити попереднє значення . Записати і у табл. 1.3. Таким чином зняти 4–6 точок характеристики.

Таблиця 1.3

№3 Регулювальна характеристика
Ia, А		0,75	2,8	4,5	6,3	8,3
Iв, А			4,1		5,1

  Рисунок 1.4. Регулювальна характеристика   *100%=45%   Дослід №4:Однофазне коротке замикання   Послідовність досліду: включити приводний двигун і записати показання амперметра К-50 у табл. 1.5. Для отримання наступної точки характеристики повільно збільшити до величини, при якій , і записати і у табл. 1.5.   Таблиця 1.4 Характеристика короткого замикання

Іа, А	0,55
Ів, А

Рисунок 1.5 Однофазне коротке замикання

4. Обробка і аналіз експериментальних даних

В теорії усталених і, в особливості, перехідних процесів роботи синхронної машини широко користуються відносними одиницями. При цьому за базисні величини струму, напруги, опору і індуктивності кола якоря приймаються їх номінальні фазні значення:

=11,2 А; =132,8 В; ==11,86 Ом;

Діючі значення струму і напруги якоря у відносних одиницях:

, .

Характеристика холостого ходу
Iв, А
E, В
Характеристика холостого ходу у відносних одиницях
Iв, А		0,09	0,18	0,27	0,36	0,54	0,80
E, В	0,05	0,29	0,55	0,67	0,87	1,02	1,20

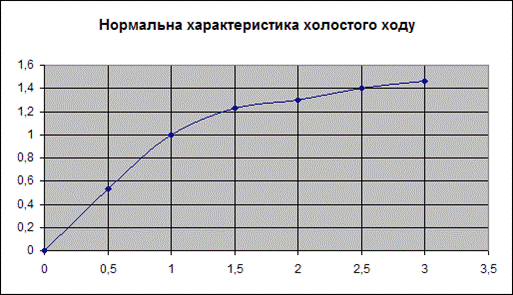

Нормальна характеристика холостого ходу
Iв, А		0,5		1,5		2,5
E, В		0,53		1,23	1,3	1,4	1,46

Висновок:
