Чувствительность

Требование надежности состоит в том, что защита должна правильно и безотказно действовать на отключение выключателей оборудования при всех его повреждениях и нарушениях нормального режима работы, на действие при которых она предназначена и не действовать в режимах, при которых ее работа не предусматривается.

Например, при к.з. в точке К3 и отказе защиты В3 срабатывает защита В2, в результате чего вместо погашения одной подстанции Г мы обесточим три подстанции Г,Д,В, а при неправильной работе в нормальном режиме защиты В1 потеряют питание потребители четырех подстанций Б, В, Г, Д.

Таким образом, необходимо констатировать, что должна срабатывать только защита поврежденной линии. Защиты неповрежденных линий и других элементов системы (генераторов, трансформаторов) могут при этом происходить в действие, но не срабатывать. Срабатывание защит неповрежденных элементов должна иметь место только в случае, если они предназначены действовать как резервная при отказе защиты или выключателя поврежденной линии.

Основным предпосылками, обеспечивающими как надежность срабатывания, так и надежность несрабатывание является высокое качество используемых реле, характеризуемое их принципом действия, конструкцией и технологией исполнения, высокое качеств вспомогательных устройств и правильное ведение эксплуатации. Однако имеются факторы, противоположно воздействующие на две рассмотренные стороны надежности. Чем больше минимальное число реле и других элементов, которое должно участвовать в срабатывании защиты тем меньше надежность ее срабатывания.

При наличии в защите нескольких параллельно работающих независимых устройств, а иногда и отдельных реле или элементов надежность срабатывания повышается. С другой стороны понижается надежность несрабатывания.

Необходимо иметь в виду что устройства РЗА при повреждениях в электрической системе в целом должны по воздействиям соответствующих, обычно электрических величин, значительно чаще не срабатывать, чем срабатывать.

Учитывая выше изложенное, в настоящее время максимальное упрощение схем защит следует считать одном из основных требований техники релейной защиты. Требование надежности является весьма важным. Отказ в работе или неправильное действие какой-либо защиты всегда приводит к дополнительным отключениям и т.п.

Для обозначения на чертеже схем релейной защиты применяются специальные условные обозначения электрических машин, аппаратов, реле приборов и др.

обозначение реле тока для совмещенных схем (у реле других типов вписываются соответствующие буквы)

Контакты реле защиты различаются по следующим типам, регламентированным ГОСТ 2.725-68:

Наименование контакта	Графическое изображение
Без выдержки времени:
1. Замыкающий
2. Размыкающий
3. Переключающий
4. С безобрывным переключением
Замыкающий с выдержкой времени:
5. На замыкание
6. На размыкание
7. На замыкание и размыкание
Размыкающий с выдержкой времени
8. На замыкание
9. На размыкание
10. На размыкание и замыкание
Контакт с гашением:
11. Замыкающий
12. Размыкающий
Контакт остающийся с ручным возвратом:
13. Замыкающий
14. Размыкающий
15. Контакт импульсный (временно замыкающий)

В зависимости от назначения применяются три основных вида схем релейной защиты и автоматики:

Кроме того, в настоящее время получают распространение структурные схемы.

Принципиальные совмещенные схемы релейной защиты, автоматики и цепей управления выключателями выполняются совместно на одном чертеже со схемами соединений первичных цепей. Все реле и аппараты изображаются условными обозначениями также в совмещенном виде. Схемы внутренних соединений реле, их зажимы и источники питания оперативным током не показываются. Принципиальные совмещенные схемы наиболее наглядно показывают связь между реле и другими аппаратами и последовательность их действия. Однако в схемах сложных устройств количество соединений возрастает до такой степени, что наглядность таких схем теряется. В эксплуатации в основном пользуются принципиальными развернутыми схемами.

Принципиальные развернутые схемы выполняются по определенным цепям: тока, напряжения, оперативного тока, сигнализации и т.д. В этих схемах реле и другие аппараты изображаются в расчлененном виде, т.е. обмотки реле изображаются в одном части схемы, контакты – в другой и т.д. Сложные развернутые цепи дополняются надписями, указывающими назначение отдельных цепей.

Монтажные схемы представляют собой рабочие чертежи, по которым производятся монтаж панелей РЗА, управления, сигнализации и д.р. На монтажных схемах реле, приборы, зажимы и соединяющие их провода располагаются как на панели, и маркируются. Монтажные схемы, на которых отражены все фактические соединения, выполненные при монтаже и наладке, называются исполнительными. Исполнительные монтажные схемы наряду с принципиальными схемами являются основным видом технической документации.

Структурные или функциональные схемы применяются для изображения устройств РЗА без выделения отдельных реле и других аппаратов. Они изображаются в виде отдельных узлов или органов устройств и взаимных связей между ними. В эксплуатации пользуются принципиально-исполнительными схемами, которые совмещают в себе полностью функцию принципиальных развернутых схем и частично функцию монтажно-исполнительных схем; в части показа всех зажимов, клемм и маркировки цепей.

Наименование	Обозначение
усилитель функциональной на базе микросхем	А
комплект защиты	АК
устройства блокировки	АКВ
емкость, конденсатор	С
логический элемент	D
логический элемент сигнализации	DH
логический элемент времени	DT
НЕ	DU
И	DX
ИЛИ	DW
ИЛИ-НЕ	DWU
реагирующий элемент, нуль-индикатор, выходной элемент	EA
лампа осветительная	EL
плавкий предохранитель	F
плавкий предохранитель в цепях РЗА, управления	FA
плавкий предохранитель в цепях РЗА, сигнализации	FH
плавкий предохранитель в цепях РЗА, управления выключателем	FQ
разрядник	FV
аккумуляторная батарея	G
генератор постоянного тока	GE
лампа сигнальная	HL
лампа сигнальная с белой линзой	HLW
реле	K
реле тока	KA
реле тока с БНТ	КАТ
реле тока нулевой последовательности	KAO
реле тока дифференциальной защиты с торможением, МТЗ направленная	KAW
фильтр тока	KAZ
реле блокировки от многократных включений	KBS
блокировка при неисправностях в цепях напряжения	KBV
реле указательное	KH
реле промежуточное	KL
реле времени	KT
реле напряжения обратной последовательности	KYZ
реле направления мощности	KW
реле сопротивления	KZ
реле положения “включено”	KQC
катушка индуктивности	L
электродвигатель	M
реле положения “отключено”	KQT
выключатель	Q
шиносоединительный	QA
секционный	QB
отделитель	QR
короткозамыкатель	QN
разъединитель	QS
ключ управления	SA
переключатель	SAC
кнопка управления	SB
автоматический выключатель	SF
вспомогательный контакт выключателя	SQ
вспомогательный контакт разъединителя	SQS
накладка	SX
трансформатор, автотрансформатор	Т
трансформатор тока	ТА
трансреактор	TAV
трансформатор промежуточный	TL
промежуточный насыщающий трансформатор тока	TLA
промежуточный насыщающий трансформатор напряжения	TLV
стабилизатор	TS
диод, тиристор, стабилитрон	VD
выпрямительный мост	VS
транзистор	VT
линия	W
электромагнит	YA
электромагнит выключения	YAC
электромагнит отключения	YAT
фильтр тока обратной последовательности	ZAZ
фильтр напряжения обратной последовательности	ZVZ

1.5. Маркировка вторичных цепей и аппаратов.

Маркировкой называется система условных обозначений, наносимых на аппараты, приборы и провода вторичных устройств, а также на их схемы. Эти обозначения служат для удобства пользования схемами и нахождения по ним отдельных элементов в самих устройствах. Маркировке подлежат все панели, на которых смонтированы устройства, вторичные аппараты и их зажимы, наборные зажимы провода, жилы контрольных кабелей и сами контрольные кабели.

Маркировку выполняют различными способами:

- наносят масляной краской на панелях, шкафах и корпусах аппаратов;

- пишут на бумаге и приклеивают к панели и прибора;

- закрепляют маркировочные бирки на шинках, проводах, жилах контрольных кабелей и на самих контрольных кабелях.

Во вторичных цепях применяют буквенную (смысловую), цифровую и буквенную (смешанную) систему маркировок. Буквенная маркировка легко запоминается и очень удобна для простых вторичных устройств. В этом случае на бирках пишут начальные буквы или слоги названий тех аппаратов и приборов, к которым подключают соответствующие провода и жилы контрольных кабелей.

ЛО – лампа сигнализации отключенного положения;

ЛВ – лампа сигнализации включенного положения;

ТНа - цепь фазы “А” трансформатора напряжения;

ТНо – цепь нулевого провода трансформатора напряжения.

Однако при сложных схемах вторичных устройств эта система не может обеспечить четкой маркировки всех цепей. Тогда применяются более совершенную систему маркировки цифровую буквенно-цифровую.

Цифровая маркировка строится по очень простому принципу – каждой группе вторичных цепей присваивают определенную группу цифр, например:

оперативные цепи постоянного тока – от 1 до 100;

оперативные цепи переменного тока – от 101 до 200.

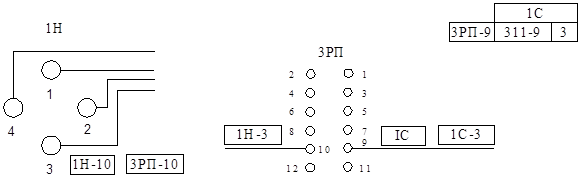

Существует еще буквенно-цифровая (смешанная) маркировка. В сочетании с принципом встречности она легко запоминается и удобна при работе со схемами вторичных аппаратов и цепей. Принцип встречности заключается в том, что на бирке, находящейся на одном конце проводника, пишут адрес второго конца этого провода (обозначение аппарата и номер провода того зажима, к которому подключается второй конец рассматриваемого проводника). На бирке же, находящейся на втором конце проводника указывают адрес его первого конца. Пример:

При наличии на панели аппаратов, принадлежащим разным первичным присоединениям, на них, а также на соответствующих сборках зажимов и маркировочных бирках дополнительно поставляют римскую цифру, указывающую номер монтажной единицы (первичного присоединения). Принцип встречности очень удобен при маркировке вторичных аппаратов и цепей в пределах панелей, щитов управления и релейных щитов, где он преимущественно и получил применение.

В настоящее время еще не установилась единая система маркировки. Широкое распространение получила маркировка, применяемая “Теплоэлектропроектом” и заводом “Электропульт”. Предприятия “Главэлектромонтажа” пользуются чаще всего цифровой маркировкой. В ряде эксплуатационных организаций используют буквенную (смысловую) маркировку и, наконец, одновременно две системы маркировки. В этом случае маркировка записывается в виде дроби, в числителе которой указывается цифровое, а в знаменателе буквенное обозначение данной цепи.

Название

Маркировка

Цепи трансформаторов тока фаз А,В,С,О

Цепи трансформаторов напряжения фаз А,В,С,О

Плюс оперативного тока

Минус оперативного тока

Цепи отключения на постоянном оперативном токе

Для более детального ознакомления с техникой маркировки вторичных цепей и вторичного оборудования рассмотрим маркировку, применяемую “ Теплоэлектропроектом” и некоторыми заводами, специализирующимися на выпуске щитов управления. В этой системе применена цифровая и буквенно-цифровая маркировка. Буквенно-цифровая маркировка служит для цепей переменного тока и вторичных цепей, расположенных на панелях (в последнем применяется принцип встречности). Для других цепей используют буквенную и цифровую маркировку.
