Дисторсия

Астигматизм

Явление астигматизма заключается в том, что лучи одного и того же пучка после преломления линзой собираются не в точку, а в прямые линии. Пространственная картина астигматического изображения показана на рисунке.

Рис. 19.3. Ход лучей, преломляемых линзой с астигматизмом.

Оптическая система с астигматизмом не может одновременно давать резкое изображение вертикальных и горизонтальных линий, например, штрихов сетки.

В реальной оптической системе линейное увеличение в сопряженных плоскостях не постоянно по всему полю, что приводит к нарушению подобия между предметом и его изображением. Эта аберрация называется дисторсией.

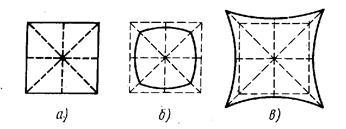

Рис. 19.4. а) – идеальное изображение, б,в) - искажения изображения, вызванные дисторсией.

Дисторсию можно наблюдать рассматривая с помощью простой лупы изображение клетчатой миллиметровой бумаги.
