Правильно выполненный разрез в примере на рис. 261, а дан на рис. 319.

Рис. 319. Ответ к упражнению 136

Правильно выполнен ломаный разрез в примере на рис. 262, б.

Ошибка в примере на рис. 262, а в том, что наклонная секущая плоскость не повернута в вертикальное положение.

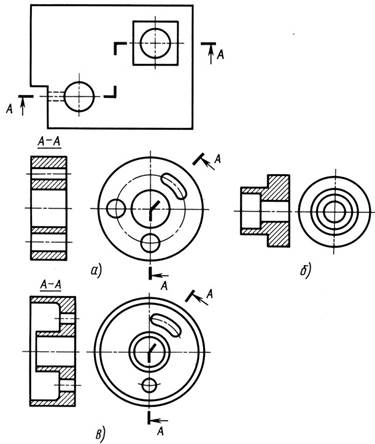

Ломаный разрез целесообразно применить в примерах на рис. 263, а и в, как это сделано на рис. 320.

Рис. 320. Ответ к упражнению 138

Правильные ответы на рис. 321 не перечеркнуты.

Рис. 321. Ответ к упражнению 142

Приложения

Приложение I

Типы и размеры шрифта ГОСТ 2.304-81 (СТ СЭВ 851-78-СТ СЭВ 855-78)

Устанавливаются следующие типы шрифта:

тип А без наклона (d = 1/14 h);

тип А с наклоном около 75° (d = 1/14 h);

тип Б без наклона (d = 1/10 h);

тип Б с наклоном около 75° (d= 1/14 h) с параметрами, приведенными в прил.

II.

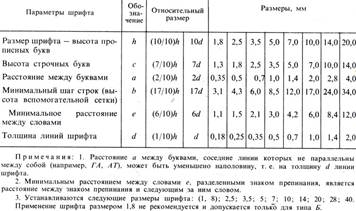

Шрифт типа Б (d = h/10)
