Конденсаторы

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов.

Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. 3.1 и их определяет соответствующий ГОСТ [2].

Номинальное напряжение конденсаторов (кроме так называемых оксидных) на схемах, как правило, не указывают. Только в некоторых случаях, например, в схемах цепей высокого напряжения рядом с обозначением номинальной ёмкости можно указывать и номинальное напряжение (см. рис. 3.1, С4). Для оксидных же конденсаторов (старое название электролитические) и особенно на принципиальных схемах бытовых электронных устройств это давно стало практически обязательным (рис. 3.2).

Подавляющее большинство оксидных конденсаторов — полярные, поэтому включать их в электрическую цепь можно только с соблюдением полярности. Чтобы показать это на схеме, у символа положительной обкладки такого конденсатора ставят знак «+», Обозначение С1 на рис. 3.2 — общее обозначение поляризованного конденсатора. Иногда используется.другое изображение обкладок конденсатора (см. рис.3.2, С2 и СЗ).

С технологическими целями или при необходимости уменьшения габаритов в некоторых случаях в один корпус помещают два конденсатора, но выводов делают только три (один из них общий). Условное графическое обозначение

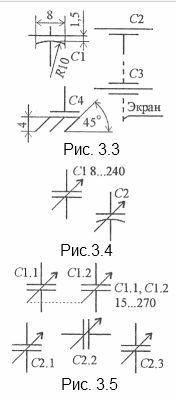

Для развязки цепей питания высокочастотных устройств по переменному току применяют так называемые проходные конденсаторы. У них тоже три вывода: два — от одной обкладки («вход» и «выход»), а третий (чаще в виде винта) — от другой, наружной, которую соединяют с экраном или завёртывают в шасси. Эту особенность конструкции отражает условное графическое обозначение такого конденсатора (рис. 3.3, С1). Наружную обкладку обозначают короткой дугой, а также одним (С2) или двумя (СЗ) отрезками прямых линий с выводами от середины. Условное графическое обозначение с позиционным обозначением СЗ используют при изображении проходного конденсатора в стенке экрана. С той же целью, что и проходные, применяют опорные конденсаторы. Обкладку, соединяемую с корпусом (шасси), выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (см. рис. 3.3, С4).

Конденсаторы переменной ёмкости (КПЕ) предназначены для оперативной регулировки и состоят обычно из статора и ротора. Такие конденсаторы широко использовались, например, для изменения частоты настройки радиовещательных приёмников. Как говорит само название, они допускают многократную регулировку ёмкости в определенных пределах. Это их свойство показывают на схемах знаком регулирования — наклонной стрелкой, пересекающей базовый символ под углом 45°, а возле него часто указывают минимальную и максимальную ёмкость конденсатора (рис. 3.4). Если необходимо обозначить ротор КПЕ, поступают так же, как и в случае проходного конденсатора (см. рис. 3.4, С2).
Для одновременного изменения ёмкости в нескольких цепях (например, в колебательных контурах) используют блоки, состоящие из двух, трех и большего числе КПЕ. Принадлежность КПЕ к одному блоку показывают на схемах штриховой линией механической связи, соединяющей знаки регулирования, и нумерацией секций (через точку в позиционном обозначении, рис. 3.5). При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь только соответствующей нумерацией секций (см. рис. 3.5, С2.1, С2.2, С2.3).

Разновидность КПЕ — подстроенные конденсаторы. Конструктивно они выполнены так, что их ёмкость можно изменять только с помощью инструмента (чаще всего отвертки). В условном графическом обозначении это показывают знаком подстроечного регулирования — наклонной линией со штрихом на конце (рис. 3.6). Ротор подстроечного конденсатора обозначают, если необходимо, дугой (см. рис. 3.6, СЗ, С4).

Саморегулирумые конденсаторы (или нелинейные) обладают способностью изменять ёмкость под действием внешних факторов. В радиоэлектронных устройствах часто применяют вариконды (от английских слов vari(able) — переменный и cond(enser) — еще одно название конденсатора). Их ёмкость зависит от приложенного к обкладкам напряжения. Буквенный код варикондов — CU (U— общепринятый символ напряжения, см. табл. 1.1), УГО в этом случае — базовый символ конденсатора, перечеркнутый знаком нелинейного саморегулирования с латинской буквой U (рис. 3.7, конденсатор CU1).
Аналогично построено УГО термоконденсаторов. Буквенный код этой разновидности конденсаторов — СК (рис. 3,7, конденсатор СК2). Температура среды, естественно, обозначается символом tº
