Меню Operation (Работа)

Меню Operation (Работа)

Главное меню

Обзор всех меню и функций

Содержание меню	Рисунок 3.23 Главное меню
Работа (Operation)	Меню для работы и предварительных установок в ручном режиме (смотрите главу 3.4.7.2).
Время / Дата (Time / Date)	Меню для индикации и установки времени и даты в радиоустройстве (смотрите главу 3.4.7.3).
Измерение (Measurement)	Меню отображает результаты измерения параметров приемника, напряжения питания и рабочую температуру модулей радиоустройства (смотрите главу 3.4.7.4).
Статус CBIT (CBIT Status)	Меню отображает результаты проведения непрерывного встроенного теста (CBIT) в виде сообщений об ошибке (смотрите главу 3.4.7.5).
Состав (Inventory)	Меню предоставляет информацию об установленном оборудовании и версиях программного обеспечения (смотрите главу 3.4.7.6).
Конфигурация (Configuration)	Меню предоставляет информацию о параметрах конфигурации радиоустройства (смотрите главу 3.4.7.7).

6125.0249.12.01

3.30

Локальное управление (локальный режим) R&S^® EU 4200C

__________________________________________________________________________________________________________________

Значение пунктов меню

Рисунок 3.24 Меню Работа

Пункт меню	Значение	Описание
Operation (Работа)	-	Название меню
Activation (Активация)	On (ВКЛ)	On (Вкл.): Радиоустройство активное (возможно только в локальном режиме) Auto (Авто): Активация от входного сигнала «*OFF», смотрите главу 6.2.5 (возможно только в режиме дистанционного управления) Off (Выкл.): Радиоустройство неактивное (поддерживается в режиме локального и дистанционного управления) Когда радиоустройство переводят в локальный режим, установка «Auto» автоматически изменяется на «On», что активирует радиоустройство в локальном режиме.
Preset No (№ страницы предварительных установок)	- -	В этом примере показано, что страница предварительных установок не выбрана, или какой-либо параметр (частота, шаг сетки частот, смещение несущей) был изменен вручную. В обоих случаях появляется индикация «--». В режиме предварительных установок номер выбранной в настоящее время страницы предварительных установок индицируется в диапазоне от 1 до 200.
Mode (Режим модуляции)	АМ	Режимы AM / ACARS
Frequency (Частота)	123.815	Значение частоты в формате ИКАО. В этом примере радиоустройство работает с сеткой частот 8.33 кГц на частоте 123.816666 МГц. Ввод числовых значений ICAO: 112 - 155.990 МГц с сеткой частот 8.33 кГц; 112 - 155.975 МГц с сеткой частот 25 кГц.   Примечание: Деление на каналы и комбинирование частот (пары) в соответствии с требованиями ИКАО смотрите на Рис. 3.25.

6125.0249.12.01

3.31

R&S^® EU 4200C Локальное управление (локальный режим)

__________________________________________________________________________________________________________________

Частота (МГц)	Шаг сетки частот (кГц)	Канал
118.0000		118.000
118.0000	8.33	118.005
118.0083	8.33	118.010
118.0167	8.33	118.015
118.0250		118.025
118.0250	8.33	118.030
118.0333	8.33	118.035
118.0417	8.33	118.040
118.0500		118.050
118.0500	8.33	118.055
118.0583	8.33	118.060
118.0667	8.33	118.065
118.0750		118.075
118.0750	8.33	118.080
118.0833	8.33	118.085
118.0917	8.33	118.090
118.1000		118.100

Рисунок 3.25 Деление на каналы и комбинирование частот (пары)

Тип радиоустройства	Поддерживаемые режимы	Поддерживаемая сетка частот	Принятые смещения	Возможное переключение режима	Возможное переключение сетки частот
ОВЧ	АМ		–8 / –7.5 / –7.3 / –5 /–4 / –2.5 / 0 / +2.5 / +4 / +5 / +7.3 / +7.5 / +8;	=> ACARS + 25	=> AM + 8.33
		8,33	–2.5 / 0 / +2.5		=> AM + 25
	ACARS		–	=> AM + 25	–

Рисунок 3.26 – Возможные комбинации режим / сетка / смещение ОВЧ

6125.0249.12.01

3.32

Локальное управление (локальный режим) R&S^® EU 4200C

__________________________________________________________________________________________________________________

3.4.7.3 Меню TIME/DATE (ВРЕМЯ/ДАТА)

Значение ввода

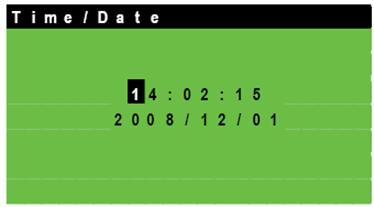

Рисунок 3.27 – Меню ВРЕМЯ / ДАТА

Индикация	Значение	Описание
Time / Date (Время / Дата)	-	Название меню
Time (Время)	14:02:15	Индикация и установка времени (ЧЧ:ММ:СС)
Date (Дата)	2008/12/01	Индикация и установка даты (ГГГГ / MM / ДД)

Примечание: Для установки времени и даты нужно выбрать требуемую цифру с помощью клавиш курсора и изменить старое значение, используя цифровые клавиши.
