Измерение температуры с помощью термосопротивления

К системе NI сDAQ с модулями расширения NI 9274, NI 9219

Для улучшения отношения сигнал/шум при значительном удалении термодатчика от системы сбора данных можно использовать также фильтр низких частот с полосой 5-10 Гц, который позволяет существенно ослабить помеху на частоте 50 Гц.

· Подключите термосопротивление к аналоговому входу системы сбора данных NI сDAQ 9178 с модулем расширения NI 9219, в соответствии с пунктом «Подключение датчика» настоящего описания.

· Убедитесь, что элемент управления «Номер используемого канала» имеет значение, соответствующее каналу, к которому подключен датчик.

· Установите элементу управления «Тип термосопротивления» значение «3х проводное (3 wire)».

· Включите нагревательный элемент, задайте соответствующее значение уровня нагревания. Вы должны наблюдать увеличение измеренных значений. Нажмите кнопку «Старт». При наличии комнатного термометра можете проверить правильность полученных экспериментальных данных.

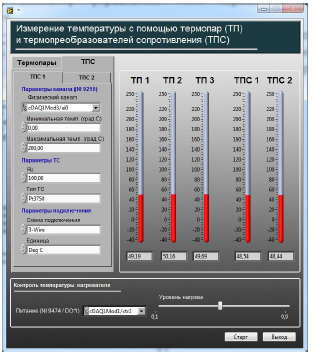

Рис. 2-3 Вид программного окна
