Циклы поршневых двигателей

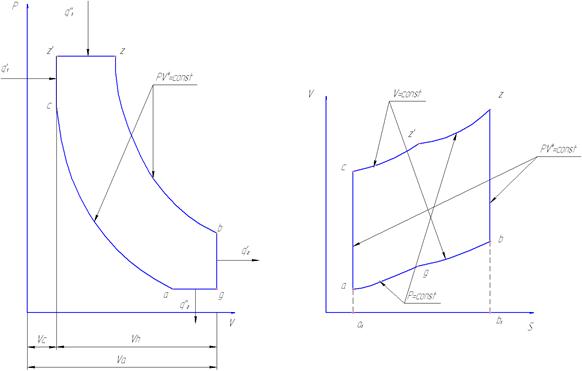

Обобщенный цикл

Состоит из:

1. Адиабатных процессов сжатия ас и расширения zb

2. Изохорного cz' и изобарного z'z процессов подвода теплоты к РТ

3. Изохорного bg и изобарного ga отвода теплоты от РТ.

На TS диаграмме q₁ пропорционально площади q₁~F(a₁acz'zbb₁)

q₂~F(a₁agbb₁)

Введем обозначения:

- степень сжатия;

- степень повышения давления;

- степень предварительного расширения;

-степень последующего расширения;

- степень снижения давления;

- степень уменьшения объема.

Теплота, подведенная от горячего источника q₁ – равна сумме теплоты, подведенной при изохорном процессе и при изобарном процессе:

- удельная теплоемкость РТ при V=const, - удельная теплоемкость при Р=const.

Теплота, отведенная от РТ:

Тогда термический КПД будет равен:

, где показатель адиабаты.
