Посевной комплекс

Технические данные

Наименование	Единицы измерения	Значения
СКП-2,1 К	КСКП-2.1К х 2	КСКП-2.1К х 3	КСКП-2,К х 4	КСКП-2.1К х 5	КСКП-2,1К х 6
2.1 Количество модулей	шт
2.2 Производительность за 1 час основного времени (при скорости 7км/ч)	га/ч	1,4	2,8	4,2	5,6	7,0	8,4
2.3 Рабочая скорость	км/ч	до 10^*
2.4 Рабочая ширина захвата	м	2,05	4,1	6,15	8,2	10,25	12,3
2.5 Ширина междурядий	см	22,8^*
2.6 Основные показатели качества выполнения технологического процесса:
2.6.1 Ширина полосы посева одним сошником	см	18-20^*
2.6.2 Отклонение от заданной ширины основных междурядий	см	±0,5^*
2.6.3 Отклонение от заданной ширины стыковых междурядий	см	±1,0^*
2.6.4 Норма высева семян:	кг/га
минимальная
Пшеница		50*
Ячмень		50*
Овес		40*
Гречиха		30*
Просо		10*
Горох		80*
Рожь		60^*
максимальная
Пшеница		500*
Ячмень		450*
Овес		300*
Гречиха		150*
Просо		60*
Горох		540*
Рожь		500^*
2.6.5 Норма высева удобрений:	кг/га
минимальная		50*
максимальная		200*
2.6.6 Неравномерность высева семян между отдельными аппаратами	%	±6*
2.6.7 Неустойчивость высева семян	%	±6*
2.6.8 Неравномерность высева удобрений между отдельными аппаратами	%	±10*
2.6.9 Неустойчивость общего высева удобрений	%	±10^*
2.6.10 Повреждение семян:
- зерновых	%	0,3*
-зернобобовых	%	1,0*
2.6.11 Глубина заделки семян, удобрений:
-минимальная	мм	40*
-максимальная	мм	100*
2.6.12 Высота гребней после прохода агрегата	мм	20*
2.6.13 Сохранение на поле пожнивных остатков	%	65*
2.6.14 Расстояние между рядами рабочих органов (сошников) в направлении хода	мм	500*
2.6.15 Подрезание сорняков	%	100*
2.7 Число персонала по профессиям, необходимого для обслуживания машин:
- тракторист	чел.	1*
2.8 Коэффициент использования эксплуатационного времени		0,67**	0,63**	0,59**	0,56**	0,53**	0,5**
2.9 Коэффициент технологического обслуживания		0,90**	0,88**	0,86**	0,85**	0,84**	0,83**
2.10 Коэффициент надежности технологического процесса		0,95**	095**	0,94**	0,94**	0,93**	0,93**
2.11 Масса машины:
- сухая (конструктивная)	кг
- эксплуатационная (включая семена и удобрения)	кг
2.12 Распределение эксплуатационной массы по опорам модуля:
- на опорное колесо	кг	750**
- на катки	кг	960**
2.13 Дорожный просвет	мм	150*
2.14 Габаритные размеры в рабочем положении	м
- длина		4,320	7,650	7,650	7,650	7,650	7,650
- ширина		2,100	4,150	6,250	8,350	10,450	12,55
- высота		2,000	2,000	2,000	2,000	2,000	2,000
2.15 Габаритные размеры в транспортном положении при транспортировке сеялки цугом:	м
- длина		3,560	7,200	10,760	14,300	17,860	21,400
- ширина		2,100	2,100	2,100	2,100	2,100	2,100
- высота		2,350	2,350	2,350	2,350	2,350	2,350
2.16 Необходимая ширина поворотной полосы	м	10**	12**	14**	16**	20**	24**
2.17 Количество высевающих аппаратов:	шт
- зерновых
- туковых
2.18 Емкость тукового бункера	дм^3
- суммарная
- на 1м ширины захвата
2.19 Емкость семенного бункера	дм^3
- суммарная
- на 1 м ширины захвата
2.20 Способ изменения передаточных отношений	Сменными звездочками и шестернями
2.21 Способ агрегатирования	Прицепной гидрофицированный
2.22 Тип сошника	Лаповый с криволинейной стойкой
2.23 Транспортная скорость	км/ч	До 15*
2.24 Гарантийный срок эксплуатации	мес.	24*
2.25 Срок службы	лет	8*

* - Данные, общие для сеялок.

**- Данные уточняются после испытаний

(на примере из 3-х сеялок)

3.1 Посевной комплекс (рисунок 1) состоит из следующих основных частей:

сеялок СКП-2,1К (модуль СКП-01.00.000А-08) - поз.1;

сцепки – поз.2;

соединительных устройств – поз.3;

гидросистемы - поз.5.

световозвращателей-поз.4

3.2Сеялки – поз.1 прицепами присоединены к сцепке поз.2, с помощью которой посевной комплекс агрегатируется с трактором. Между собой сеялки связаны соединительными устройствами поз.3.

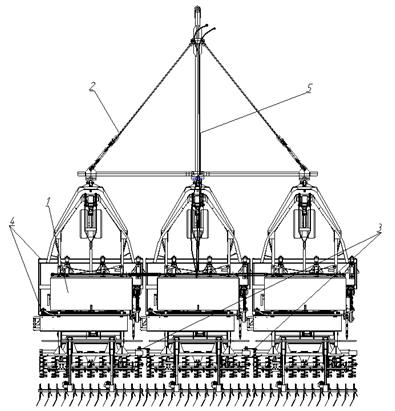

Рисунок 1. Посевной комплекс КСКП 2,1К х3

1-сеялка СКП-2,1К -3шт. 2-сцепка; 3-соединительное устройство-2шт.; 4-световозвращатели(белые-2шт; красные-2шт.); 5-гидросистема.

3.3 Рабочий процесс (цикл), осуществляемый сеялкой, заключается в следующем:

· В начале гона золотник гидрораспределителя трактора, задействованный на гидросистему сеялки, переводится в «плавающее» положение. Сеялка на ходу под собственным весом плавно опускается, рабочие органы (сошники) заглубляются на установленную величину.

· Одновременно с началом заглубления рабочих органов автоматически включается механизм привода высевающих аппаратов.

· Семена и туки самотеком поступают в высевающие аппараты (зерновой и туковый), дозируются и из воронок по семяпроводам направляются в подсошниковое пространство, где с помощью рассеивателей равномерно распределяются на дне борозды по ширине захвата лапы.

· После прохода рабочих органов почва по их следу осыпается, закрывая семена и удобрения, и прикатывается катками.

· По окончании гона гидросистема переключается на подъем. Модули (секции) переводятся в транспортное положение, рабочие органы выглубляются с одновременным выключением механизма привода высевающих аппаратов.

· После разворота агрегата цикл повторяется.

Внимание! Во избежание срыва регулировочных гаек гидроцилиндра категорически запрещается заглубление сошников в положении золотника гидрораспределителя «Опускание принудительное».
