Назначение и основные типы борон
Изучение свойств зубового поля бороны Бороны являются самыми простыми по конструкции почвообрабатывающими орудиями, предназначенными для поверхностного рыхления и выравнивания почвы. Рабочими органами борон могут быть зубья (зубовые бороны), диски (дисковые бороны), иглы (игольчатые бороны или мотыги), выравнивающие бруски (шлейфы) и т.д. По конструкции рамы различают бороны с жесткой рамой (рис. 5.1, а) шарнирной, сочлененной из отдельных секций (рис. 5.2, ж - луговые бороны), сетчатые (рис. 5.1, е) и ротационные (рис. 5.2, и). По назначению бороны подразделяют на полевые, луговые, садовые и пастбищные. Наибольшее распространение получили зубовые бороны. Форма зуба у борон бывает различной в зависимости от назначения. Поперечное сечение зуба может быть квадратным (рис. 5.2, а). Такую форму имеют рабочие элементы наиболее распространенных борон общего назначения БЗТС-1,0 и БЗСС-1,0. Ромбовидный зуб (рис. 5.2, б) устанавливается на пастбищных боронах БШП-3,1 и БПК-3,6 предназначенных для заделки органических удобрений, растаскивания кочек, кротовин. Фасонный зуб (рис. 5.2, в) применяется на вибрационных боронах, когда зуб, двигаясь вместе с машиной вперед, совершает еще и поперечные колебания.

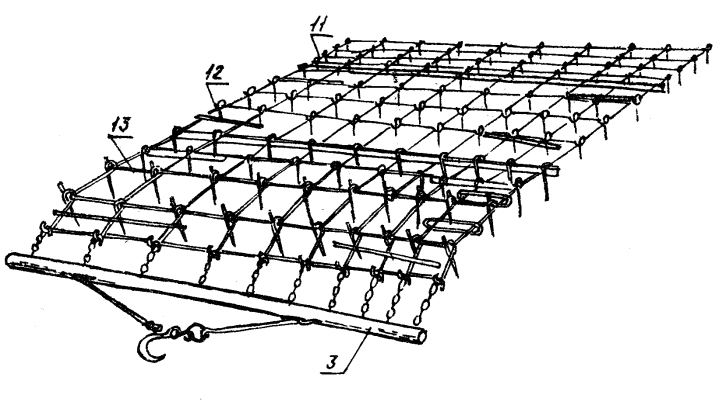

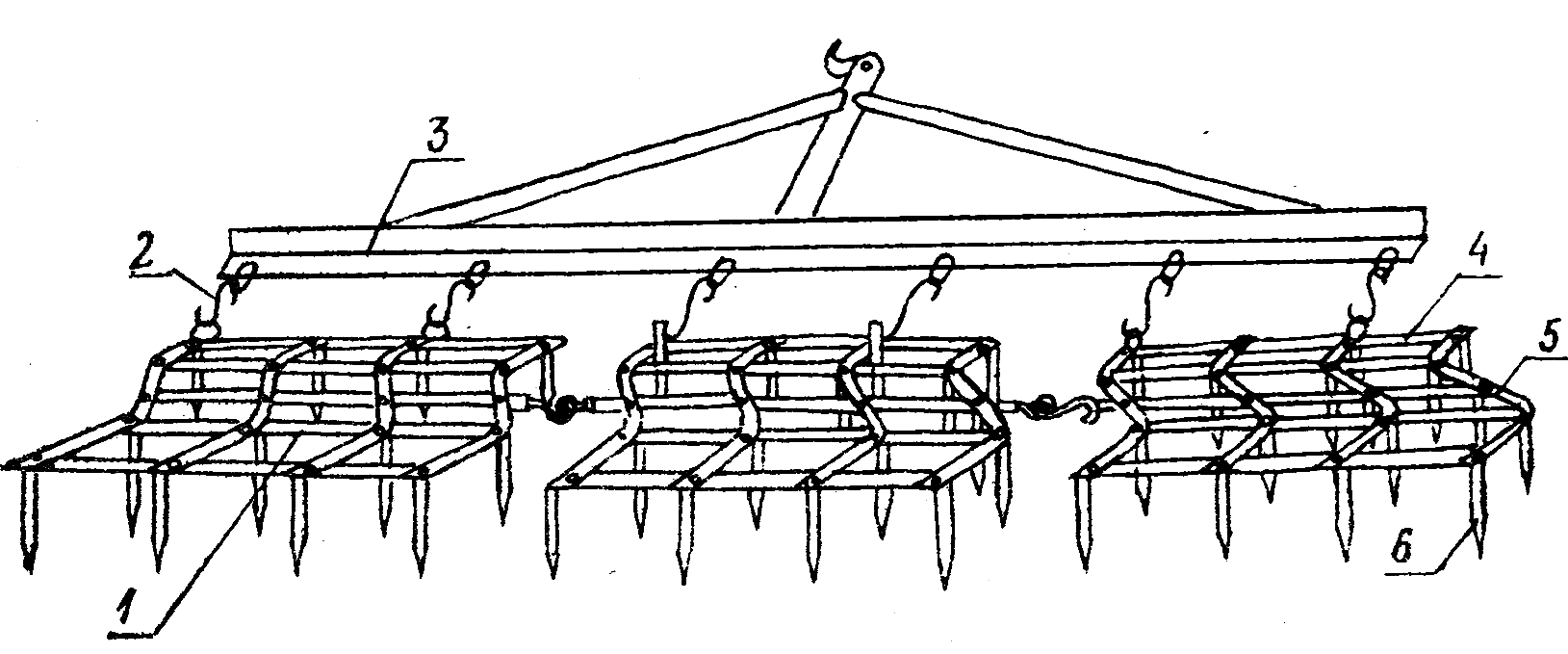

Рис. 5.1. Разновидности применяемых борон: а - зубовая борона; б - шлейф-борона; в - сетчатая борона; 1 - звено; 2 - соединительная планка; 3 - сцепка; 4 - поперечная планка; 5 - продольная планка; 6 - зуб; 7 - нож; 8 - рычаг регулирования наклона ножа; 9 - гребенка; 10 - шлейф; 11 - секция с ножевидными зубьями; 12 - секция с заостренными зубьями Рис. 5.2. Рабочие органы борон; а - квадратный зуб тяжелой и средней бороны; б - ромбовидный зуб пастбищной бороны; в - зуб фасонного сечения качающейся вибрационной бороны; г – эллипсовидный зуб тяжелой бороны; д - круглый зуб посевной (легкой) бороны; ж - секция луговой бороны с ножевидными зубьями; з - зуб пружинной бороны; и - полусекция бороны для обработки гребневых посадок картофеля; к - сферический диск дисковой бороны и лущильника
Эллипсовидный зуб (рис. 5.2, г) тяжелой бороны ЗБНТУ-1 применяется для рыхления почвенных комков после вспашки. Ножевидный зуб (рис. 5.2, ж) луговой шарнирной бороны БДШ-2,3 предназначен для обработки почвы с хорошо развитой дерниной, растаскивания кротовин, выравнивания поверхности луга. Круглый зуб посевной легкой бороны ЗПБ-0,6А применяется для заделки семян при посеве, довсходовой обработки почвы. Помимо прямых зубьев могут применяться S-образные пружинные и лапчатые рабочие органы. Лапчатые бороны применяют, главным образом, при противоэрозийной обработке. В зависимости от массы, приходящейся на один зуб, бороны разделяют на три типа: тяжелые - до 10 см, средние - 1,2...1,5 кг; легкие - 0,6...1,0 кг. Ввиду разной массы бороны имеют и соответствующую глубину обработки почвы h: тяжелые - до 10 см, средние - до 4...6 см, легкие - 2...4 см. Действие зуба бороны зависит не только от размеров его поперечного сечения, оно распространяется на некоторую область деформации почвы, в результате чего каждый зуб обрабатывает полоску шириной ар (рис. 5.3).
Для того, чтобы обработка почвы на поверхности была полной, необходимо расстояние между соседними следами зубьев устанавливать меньше, чем ар: а ≤ ар. У тяжелых и средних борон оно принято равным 5 см, а у легких посевных - 3 см.
