Дощатоклееные балки

Преимущества дощатоклееных балок:

· они работают как монолитные;

· их можно изготовить с большим поперечным сечением выгодной формы (двутавровое сечение);

· в балках длиной более 6,5м сращивание отдельных досок производится вразбежку, следовательно, балка не имеет стыков, ослабляющих ее сечение;

· в дощатоклееных балках можно рационально размещать доски различного качества по высоте поперечного сечения и по длине балки. Слои из досок первого или второго сортов укладывают на наиболее напряженные зоны балки, а слои из досок второго или третьего сортов - в менее напряженные места. В дощатоклееных балках можно также использовать маломерные пиломатериалы.

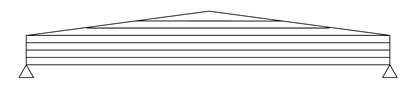

Рис.

Доски II сорта менее качественные, но дешёвые. Расчетное сопротивление берется по I сорту. Для небольших (до 6,5м) пролетов используют малогабаритные балки.

Недостатки дощатоклееных балок:

· сложность склеивания;

· большая вероятность возникновения дефектов клеевого шва

Дощатоклееные балки рекомендуется применять при пролетах м.

Высоту балок приближенно принимают , ширину , толщину стенки

Двутавровое сечение менее технологично, чем прямоугольное.

Расчет дощатоклееных балок производят как для цельных изгибаемых элементов.

Нормальные напряжения:

,

где - коэффициент условия работы, учитывающий влияние размеров поперечного сечения

- коэффициент, учитывающий толщину слоев

- коэффициент, учитывающий породу древесины

Выполняют проверку прочности по касательным напряжениям:

, где

- расчетная поперечная сила;

- статический момент брутто сдвигаемой части поперечного сечения элемента;

- момент инерции брутто сдвигаемой части поперечного сечения элемента относительно нейтральной оси;

- ширина балки; при двутавровом сечении - ширина стенки

- расчетное сопротивление скалыванию при изгибе для клееных элементов

Выполняют проверку общей устойчивости:

, где

- максимальный изгибающий момент на рассматриваемом участке;

- максимальный момент сопротивления брутто на рассматриваемом участке

В шарнирно опертых балках при изготовлении следует предусматривать строительный подъем
