Симметричные тиристоры

Широкое применение в цепях переменного тока получили так называемые симисторы (симметричные тиристоры), которые выполняются на основе многослойной полупроводниковой структуры (рис. 5.14, а).

Основой в симисторе является монокристалл полупроводника, в котором созданы, пять областей с чередующимся типом проводимости, которые образуют четыре p–n -перехода. Контакты от крайних областей наполовину шунтируют первый и четвертый p–n -переходы. При полярности внешнего источника напряжения, указанной без скобок, переход П₁ окажется включенным в обратном направлении и ток через него будет исчезающе мал. Весь ток через полупроводниковую структуру при такой полярности источника будет протекать через область p₁. Четвертый переход П₄ будет включен в прямом направлении и через него будет проходить инжекция электронов. Значит, при данной полярности источника рабочая структура симистора представляет собой p₁ - n₂ - p₂ - n₃ - структуру, аналогичную структуре обычного тиристора, работа которого уже была рассмотрена выше. При смене полярности на противоположную (указана в скобках) уже будет закрыт переход П₄, а переход П₁ будет открыт. Структура симистора становится n₁ - p₁ - n₂ - p₂, то есть опять аналогична структуре обычного тиристора, но направленного в противоположную сторону. Таким образом, в схемном отношении симистор можно представить в виде двух встречно-параллельных тиристоров.

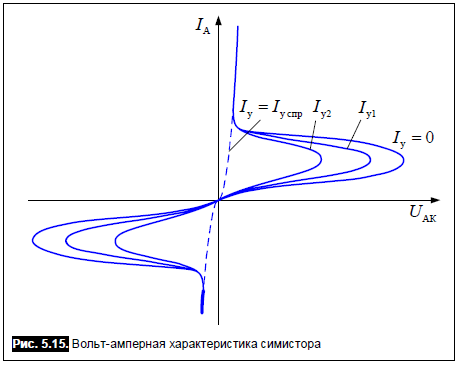

Симистор имеет вольт-амперную характеристику, симметричную относительно начала координат (рис. 5.15), что и нашло отражение в его названии.

Выводы:

1. Тиристор представляет собой полупроводниковый прибор, который используется для переключения в электрических цепях. Для тиристора характерны два устойчивых состояния: открытое и закрытое.

2. При открытии тиристора происходит компенсация обратного напряжения на среднем (коллекторном) переходе за счёт накопления избыточных зарядов, смещающих переход в прямом направлении.

3. В тринисторе происходит открытие прибора за счёт подачи небольшого управляющего тока.

4. Симистор – прибор, который имеет одинаковые вольт-амперные характеристики при различных полярностях приложенного напряжения.
