Выбор типа и расчет параметров складов станции. Техническое оснащение грузовой станции

Техническое оснащение грузовой станции

На грузовой станции выполняются следующие основные операции:

– технические – расформирование и формирование поездов, подача и уборка вагонов с грузовых фронтов, обработка составов по прибытию и отправлению;

– грузовые – погрузка, выгрузка.

3.1 Выбор погрузочно-разгрузочных механизмов и определение их количества

Минимальное количество погрузочно-разгрузочных машин определяется по формуле [8].

(3.1)

где Т_р - время на ремонт машины в течение года (принимается 55 суток);

Q_сут. - суточный объем грузопереработки, т/сутки;

П_см. - сменная производительность машин;

п_см. - сменность работы грузового пункта.

Для переработки строительного груза, каменного угля и кокса выберем, экскаватор-погрузчик SDLG LGB680 (Нвыр=337 т/см), его характеристики приведем в таблице 3.1.

Таблица 3.1 - Технико-эксплуатационная характеристика

экскаватор - погрузчика

Параметры и размеры	SDLG LGB680
Вместимость экскаваторного ковша, м^3	0.3
Вместимость погрузочного ковша, м^3
Грузоподъемность, т	1.8
Объем ковша, куб.м
Угол поворота колес, град.
Удельный расход топлива, г/кВт*ч
Мощность двигателя, кВт

Строительный груз (щебень)

экскаватор-погрузчик.

Каменный уголь

экскаватор-погрузчика.

Кокс

экскаватор-погрузчик.

Погрузка зерна осуществляется через верхние люки вагон- хоппер отпускными трубами элеватора.

транспортера.

Выгрузка производится зерна из вагона хоппера одновременно из трех люков. (Нвыр=280 т/см).

Слив и налив пропана и пропан-бут. Выполняется с помощью компрессоров и насосов.

Бензин и топливо дизельное. Применяют слив самотечный и принудительный при помощи сифонов и насосов. Налив насосный.

Склады предназначены для кратковременного хранения грузов в периоды между приемом их к перевозке и погрузкой в вагоны, а также выгрузкой из вагонов и вывозом на склады грузополучателей. В складах выполняют операции по приему и выдаче грузов, сортировке их по направлениям, подборке отправок и др. По конструкции и условиям хранения груза склады делятся на крытые, открытые платформы или площадки.

Емкость склада или площадки для хранения грузов определяется по формуле [10].

(3.2)

где - расчетный суточный грузопоток, т;

- время, затраченное на хранение, сут.;

- коэффициент переработки по прямому варианту.

По найденной емкости определим потребную площадь склада, используя формулу [10].

, (3.3)

где - коэффициент проходов и проездов;

- удельная нагрузка на единицу площади склада, т/м² .

Длину склада определим по формуле [10].

м (3.4)

Длина фронта определяется по следующей формуле [10].

ваг (3.5)

где - длина вагона, в который грузится данный груз, м.

Склад для зерна:

Зерно перевозится в хопперах, и хранится в элеваторе. Выгрузка производится механическим способом (рисунок 3.1).

Рассчитаем емкость склада по формуле (3.2) при = 2сут и =0,1.

E = 2074∙2∙(1-0,1)= 3733,2 т.

Далее рассчитаем площадь склада при =1,5, =0,8 т/м² .

F_скл = м².

Теперь мы можем найти длину склада:

L_скл = м.

Длина склада должна быть кратна 6, поэтому принимаем 1 склад длиной по 369 метров.

Рассчитаем длину фронта:

L_фр = ваг

Рисунок 3.1 – Механический способ выгрузки

Расчет открытой площадки для строительного груза, каменного угля и кокса. С применением экскаватор-погрузчик SDLG LGB680.(рисунок 3.2).

Рассчитаем емкость склада для строительного груза по формуле (3.2) при = 2сут и =0,1

E = 214∙2∙(1-0,1)= 385,2т

По найденной емкости определим потребную площадь склада, используя формулу (3.3) при =1,5, =0,8 т/м²

F_скл = м²

Затем найдем длину склада по формуле (3.4)

L_скл = м

Рассчитаем длину фронта по формуле (3.5)

L_фр = ваг

Для каменного угля:

E = 1451∙2∙(1-0,1)= 2611,8т

F_скл = м²

L_скл = м

L_фр = ваг

Кокс:

E = 321∙2∙(1-0,1)= 577,8т

F_скл = м²

L_скл = м

L_фр = ваг

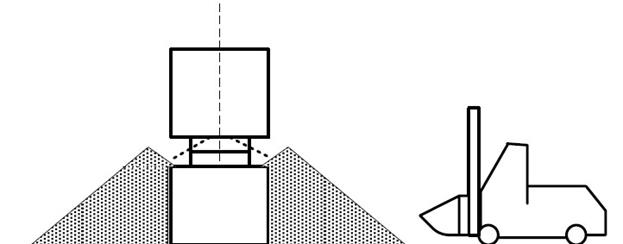

Рисунок 3.2 – Поперечный разрез открытой площадки с повышенным путем

Таблица 3.2 - Типы складов и их параметры

Род груза	Тип склада	Специа-лизация	ПРМ	Кол-во меха-низмов	Вместимость фронта	Суточный объем пере-работки
Зерно	элеватор	погр. выгр.	Транспортер Самотеком
Строитель- ный груз	откры- тый	погр. выгр.	Экскаватор-погрузчик
Кам. уголь	откры-тый	погр. выгр.	Экскаватор-погрузчик
Кокс	откры-тый	погр. выгр.	Экскаватор-погрузчик
Пропан	резер вуары	погр. выгр.	Насосный механизм
Пропан-бут.	резер вуары	погр. выгр.	Насосный механизм
Топливо дизельное	бункер	погр. выгр.	Насос Самотеком
Бензин	бункер	погр. выгр.	Насос Самотеком
