Организация автоматизированного производства. Классификация поточных линий № п/п Признак Характеристика Степень механизации технологических операций 1.1

Таблица 3.4.

Классификация поточных линий

№ п/п	Признак	Характеристика
	Степень механизации технологических операций	1.1. Механизированные 1.2. Комплексно-механизированные 1.3. Полуавтоматические 1.4. Автоматические 1.5. Гибкие интегрированные
	Количество типов одновременно обрабатываемых и собираемых изделий	2.1. Однономенклатурные (обработка изделия одного наименования) 2.2. Многономенклатурные (обработка изделий нескольких наименований одновременно или последовательно)
	Характер движения изделий по операциям производственного процесса	3.1. Непрерывно-поточные (все операции синхронизированы во времени, т.е. равны или кратны такту линий) 3.2. Прерывно-поточные (перерывы в ходе производственного процесса и невозможность синхронизировать технологические операции во времени)
	Характер работы конвейера	4.1. С рабочим конвейером, когда операции выполняются без снятия изделия с конвейера 4.2. С распределительным конвейером, когда конвейер осуществляет доставку изделия на рабочее место, а операция выполняется со снятием изделия с конвейера 4.3. С непрерывно движущимся конвейером 4.4. С пульсирующим конвейером

При неизбежных технологических потерях (планируемом выходе годных), такт r рассчитывается по формуле

r = F_д / Q_зап,

где Q_зап — количество изделий, запускаемых на поточную линию в планируемом периоде (шт):

Q_зап = Q_вып × k_зап,

где k_зап — коэффициент запуска изделий на поточную линию, равный величине, обратной коэффициенту выхода годных изделий (a); k_зап = 1/a.

Выход годных изделий в целом по поточной линии определяется как произведение коэффициентов выхода годных по всем операциям линии

a = a1 × a2 ×... × an.

Ритм — это количество изделий, выпускаемых поточной линией в единицу времени.

Расчет количества оборудования поточной линии ведется по каждой операции технологического процесса:

или,

где— расчетное количество оборудования (рабочих мест) на i-й операции поточной линии;
t_штi — норма штучного времени на i-ую операцию (в мин);
k_запi — коэффициент запуска детали на i-ю операцию.

Принятое количество оборудования или рабочих мест на каждой операции W_пi определяется путем округления расчетного их количества до ближайшего большего целого числа.

Коэффициент загрузки оборудования (рабочих мест) определяется как

.

Количество оборудования (рабочих мест) на всей поточной линии

,

где ч_оп — число операций технологического процесса.

Явочное количество рабочих (Р_яв) равно количеству рабочих мест на поточной линии с учетом многостаночного обслуживания:

,

где k_мо — коэффициент многостаночного обслуживания;

,

где S Р_i — численность рабочих участка.

Общее число рабочих на поточных линиях определяется как среднесписочное:

,

где Р_сп — среднесписочное число рабочих поточной линии;
d — процент потерь рабочего времени (отпуска, болезни и т.д.);
d_см — количество смен.

Скорость движения конвейера (V):

- при непрерывном движении конвейера V=L / r;
- при пульсирующем движении конвейера V= L/ t_тp,

где L — расстояние между центрами двух смежных рабочих мест, то есть шаг конвейера (м);
t_тp — время транспортировки изделия с одной операции на другую.

Задел — производственный запас материалов, заготовок или составных частей изделия для обеспечения бесперебойного протекания производственных процессов на поточных линиях.

Различают следующие виды заделов:

- технологический;
- транспортный;
- резервный (страховой);
- оборотный межоперационный.

Технологический задел (Z_т) — детали (сборочные единицы, изделия), находящиеся непосредственно в процессе обработки:

,

где— число рабочих мест на каждой операции;
n_i — количество деталей, одновременно обслуживаемых на i-м рабочем месте.

Транспортный задел (Z_тр) — количество деталей, находящихся в процессе перемещения между операциями и расположенных в транспортных устройствах.

При непрерывном движении конвейера

Z_тр =L_ркР / V,

где L_рк — длина рабочей части конвейера (м);
V — скорость движения конвейера (м/мин);
Р — количество изделий в операционной партии (шт).

При периодической транспортировке

Транспортный технологический заделы зависят от параметров оборудования, тех. процессов.

Резервный (страховой) задел создается для нейтрализации последствий, связанных со случайным характером выхода изделия в брак, перебоев в работе оборудования и др.

где Т_переб — время возможного перебоя поступления изделий с данной операции на операцию, подлежащую страхованию (мин);
r — такт поточной линии (мин).

Оборотный межоперационный задел на линии — количество заготовок (деталей, сборочных единиц), находящихся между операциями линии и образующихся вследствие различной производительности смежных рабочих мест для выравнивания работы линий. Размер межоперационного задела постоянно колеблется от максимума до нуля и наоборот. Максимальная величина межоперационного оборотного задела определяется разностью производительностей смежных операций:

,

где Т_совм — время совместной работы оборудования на обеих операциях (в мин);
— количество оборудования на подающих и потребляющих смежных операциях, работающего в период Т_совм (шт);
t_штi — норма времени выполнения операции.

Синхронизация — процесс выравнивания длительности операции технологического процесса согласно такту поточной линии. Время выполнения операции должно быть равно такту линии или кратно ему.

Методы синхронизации:

- дифференциация операций;
- концентрация операций;
- установка дополнительного оборудования;
- интенсификация работы оборудования (увеличение режимов обработки);
- применение прогрессивного инструмента и оснастки;
- улучшение организации обслуживания рабочих мест и т.д.

Высшей формой поточного производства является автоматизированное производство, где сочетаются основные признаки поточного производства с его автоматизацией. В автоматизированном производстве работа оборудования, агрегатов, аппаратов, установок происходит автоматически по заданной программе, а рабочий осуществляет контроль за их работой, устраняет отклонения от заданного процесса, производит наладку автоматизированного оборудования.

Различают частичную и комплексную автоматизацию.

При частичной автоматизации рабочий полностью освобождается от работ, связанных с выполнением технологических процессов. В транспортных, контрольных операциях при обслуживании оборудования, в процессе установки — полностью или частично сокращается ручной труд.

В условиях комплексно-автоматизированного производства технологический процесс изготовления продукции, управление этим процессом, транспортировка изделий, контрольные операции, удаление отходов производства выполняются без участия человека, но обслуживание оборудования — ручное.

Основным элементом автоматизированного производства являются автоматические поточные линии (АПЛ).

Автоматическая поточная линия — комплекс автоматического оборудования, расположенного в технологической последовательности выполнения операций, связанный автоматической транспортной системой и системой автоматического управления и обеспечивающий автоматическое превращение исходных материалов (заготовок) в готовое изделие (для данной автолинии). В АПЛ рабочий выполняет функции наладки, контроля за работой оборудования и загрузки линии заготовками.

Основные признаки АПЛ:

- автоматическое выполнение технологических операций (без участия человека);
- автоматическое перемещение изделия между отдельными агрегатами линии.

Автоматические комплексы с замкнутым циклом производства изделия — ряд связанных между собой автоматическими транспортными и погрузо-разгрузочными устройствами автоматических линий.

Автоматизированные участки (цехи) включают в себя автоматические поточные линии, автономные автоматические комплексы, автоматические транспортные системы, автоматические складские системы; автоматические системы контроля качества, автоматические системы управления и т.д. Примерная структура автоматизированного производственного подразделения приведена на рисунке 3.9.

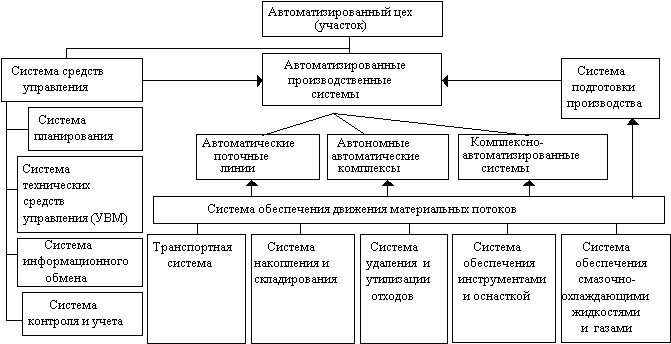

Рисунке 3.9. Структурный состав автоматизированного производственного подразделения

В условиях постоянно изменяющегося нестабильного рынка (тем более многономенклатурного производства) важной задачей является повышение гибкости (многофункциональности) автоматизированного производства, с тем чтобы максимально удовлетворить требования, нужды и запросы потребителей, быстрее и с минимальными затратами осваивать выпуск новой продукции.

Методы повышения гибкости автоматизированных производственных систем:

- использование автоматизированных систем технической подготовки производства (САПР);
- применение быстропереналаживаемых автоматических поточных линий;
- применение универсальных промышленных манипуляторов с программным управлением (промышленных роботов);
- стандартизация применяемого инструмента и средств технологического оснащения;
- применение в автоматических линиях автоматически переналаживаемого оборудования (на базе микропроцессорной техники);
- использование переналаживаемых транспортно-складских и накопительных систем и т.д.

Однако следует заметить, что любая универсализация требует значительных дополнительных затрат и при ее применении необходим взвешенный экономический подход на базе маркетинговой информации и исследований.

Автоматические поточные линии эффективны в массовом производстве.

Состав автоматической поточной линии:

- автоматическое оборудование (станки, агрегаты, установки и т.д.) для выполнения технологических операций;
- механизмы для ориентировки, установки и закрепления изделий на оборудовании;
- устройство для транспортировки изделий по операциям;
- контрольные машины и приборы (для контроля качества и автоматической подналадки оборудования);
- средства загрузки и разгрузки линий (заготовок и готовых деталей);
- аппаратура и приборы системы управления АПЛ;
- устройства смены инструмента и оснастки;
- устройства удаления отходов;
- устройство обеспечения необходимыми видами энергии (электрическая энергия, пар, инертные газы, сжатый воздух, вода, канализационные системы);
- устройства обеспечения смазочно-охлаждающими жидкостями и их удаления и т.д.

В состав автоматических линий последнего поколения также включаются электронные устройства:

1. "Умные супервизоры" с мониторами на каждой единице оборудования и на центральном пульте управления. Их назначение — заблаговременно предупреждать персонал о ходе процессов, происходящих в отдельных агрегатах и в системе в целом и давать инструкции о необходимых действиях персонала (текст на мониторе). Например:

- негативная тенденция технического параметра агрегата;
- информация о заделах и количестве заготовок;
- о браке и его причинах и т.д.

2. Статистические анализаторы с графопостроителями, предназначенные для статистической обработки разнообразных параметров работы АПЛ:

- время работы и простоев (причины простоев);
- количество выпускаемой продукции (всего, уровень брака);
- статистическая обработка каждого параметра обрабатываемого изделия на каждой автоматически контролируемой операции;
- статистическая обработка выхода из строя (поломка, сбой) систем каждой единицы оборудования и линии в целом и т.д.

3. Диалоговые системы селективной сборки (т.е. подбор параметров относительно грубо (неточно) обработанных деталей, входящих в сборочную единицу, сочетание которых обеспечивает высококачественные параметры сборочной единицы).

На предприятиях машиностроения и приборостроения применяются автоматические линии, отличающиеся между собой как по технологическим принципам действия, так и по формам организации. Классификация и характерные особенности автоматических поточных линий приведены в таблице 3.5.
