Визначення продуктивності QФ автоматичних ліній

здійснюється за співвідносною долею часових витрат безпосередньо на виго-товлення продукції t_p до загального часу циклу роботи T_Ц верстатної системи: Q_Ф = 1/ T_Ц + t_niq

де t_ni - середні втрати часу одного верстата системи;

q - кількість верстатів в структурі жорсткої лінії.

Коефіціент технічного використання жорсткої автоматичної лінії η_а.л:

η_{а.л = 1/ 1+(} t_niq/T_Ц); Q_Ф = Q_Т • η_а.л,

_де Q_{Т -} 1/ T_{Ц -теоретична продуктивність автоматичної лінії.}

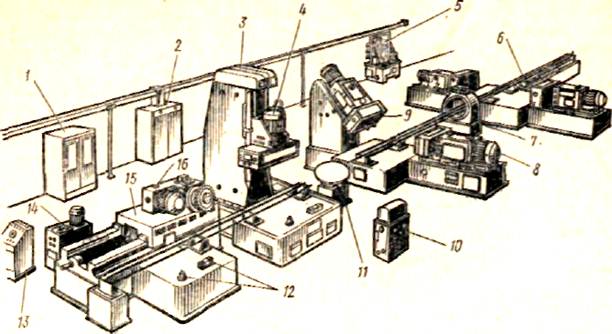

Мал.162. Загальний вигляд жорсткої автоматичної лінії з агрегатних верстатів:

1- шафа системи керування; 2 – силова електрошафа; 3- агрегатний верстат; 4- електродвигун; 5 – гідростанція; 6 – супутник для закріплення

заготовки; 7 – кантувач; 8 – електродвигун; 9 – шпиндельна голівка; 10 –пульт керування; 11-поворотний стіл; 12 – устрій керування пуском; 13 – пульт керування (резервний); 14 – насосна станція; 15 – силовий стіл;

16 - фрезерувальна голівка.

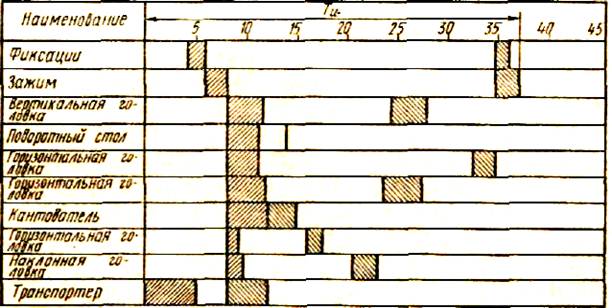

Мал. 163. Циклограма роботи автоматичної лінії, що надана на мал.162
