Тормозная система лебедки

Промежуточный вал лебедки

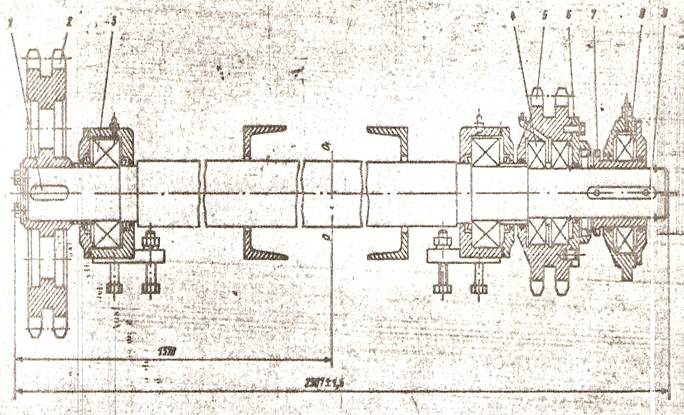

Передаточный вал лебедки

1,9,11 – крышка подшипника; 2,15 –шпонка; 4,6 –ступица; 5-ШПМ;

7,14,!6 – звездочка; 8,12 – подшипник; 10- вал; 13 - манжета

1,9 –шпонка; 2,5 – звездочка; 3,4,8 –подшипник; 6 –зубчатая полумуфта; 7-зубчатая муфта; О-О₁-ось рамы лебедки.

1-рычаг тормоза с предохранителем; 2,–тормозная лента; 3-тормозной цилиндр; 4-тормозная колодка; 5-пружина; 6 -упорный винт; 7,9 –регулировочный винт; 8-регулировочная стяжка; 10- стяжка; 11,13,15 –вал; 12 –толкатель; 14-подшипник; 16-кривошип
