Для различных режимов
|
|
|
|
ЭКВИВАЛЕНТНЫЕ СХЕМЫ ДИОДОВ
Постоянное прямое напряжение
Rст.пр R0
Rст.пр = rp + rn + rp-n
При Uпр ≤ Uк
Rнл
Rст.пр ≈ rp-n = Rнл
Rнл – велико
При Uпр > Uк
R0 Rнл
Rст.пр = rp + rn + Rнл = R0 +Rнл
При Uпр > 3Uк; Iпр >> I0
R0
Rст.пр ≈ rp + rn = R0
(мало)
При | Uобр| > Uк
Rобр
Rст.обр – велико (Rнл) – Rобр

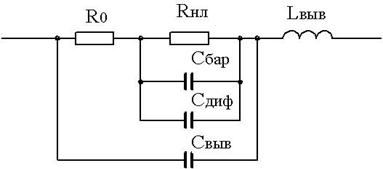

Обобщённая эквивалентная схема диода
|
|
|
|
