Комбинационные схемы
|
|
|
|
Лекция 4
МДНФ и МКНФ позволяют получать логические выражения, реализуемые с помощью элементарных операций дизъюнкции, конъюнкции, отрицания. Соответственно, простейшими логическими элементами являются инверторы, схемы логического умножения, логического сложения, а также комбинированные элементы. В настоящее время для условного обозначения на функциональных и электрических принципиальных схемах используют стандарты BS3939 и MIL/ANSI (американский).
BS3939 MIL/ANSI
Инвертор (НЕ), символьное обозначение ЛН

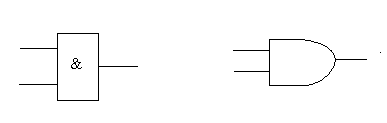

Логический умножитель (И), символьное обозначение ЛИ
Логический сумматор (ИЛИ), символьное обозначение ЛЛ
Комбинированный элемент И-НЕ, символьное обозначение ЛА

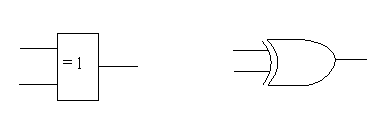

Исключающее ИЛИ (неравнозначность)
С помощью базовых элементов логические функции можно реализовать в виде электронных комбинационных схем. В комбинационных схемах выход в любой момент времени без учета переходных процессов однозначно зависит от состояния входов в этот же момент времени. Функциональная схема устройства, реализующего логическую функцию
приведена ниже
|
|
|
|
