Разновидности червячно-модульных фрез

ГОСТом 9324-80 установлено 5 классов точности фрез в зависимости от степени точности нарезаемых зубчатых колёс.

АА, А, В, С, D (точность убывает слева направо).

В соответствии с этим ГОСТом установлены следующие типы фрез:

1) цельные, повышенной точности (прецизионные) – класс АА;

2) цельные, общего назначения - все классы точности кроме АА, нормальной или увеличенной длины (увеличение длины фрезы необходимо для увеличения периода стойкости путем ее переустановки вдоль оси фрезы);

3) фрезы сборной конструкции, классов А, В, С, D.

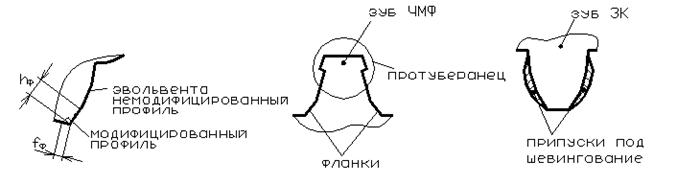

У ЧМФ возможно изготовление модифицированного профиля зуба (рис. 2.5.1):

1) для снятия фланка на нарезаемом ЗК (для исключения кромочного касания сопрягаемых ЗК);

2) для получения требуемого распределения припуска на боковой стороне зуба нарезаемого ЗК под шевингование (на вершине зуба фрезы выполняется протуберанец, или утолщение).

Рис. 2.5.1. Модификации зубьев ЧМФ.
