Сведения о поверхностях
Задача 3. Задача 2 Задача 1. Задание 3 Задание 2 Содержание заданий
7.1. Задание 1
1. По аксонометрическому изображению детали и заданным размерам начертить три ее вида - главный, сверху и слева. Наглядное изображение не перечерчивать. 2. Выполнить необходимые разрезы. 3. Построить линии пересечения поверхностей. 4. Нанести размерные линии и проставить размерные числа. 5. Выполнить обводку чертежа и заполнить основную надпись.
1. По размерам перечертить заданные два вида предмета и построить третий вид. 2. Выполнить необходимые разрезы. 3. Построить линии пересечения поверхностей. 4. Нанести размерные линии и проставить размерные числа. 5. Выполнить обводку чертежа и заполнить основную надпись.
1. По размерам перечертить заданные два вида предмета и построить третий вид. 2. Выполнить необходимые разрезы. 3. Построить линии пересечения поверхностей. 4. Нанести размерные линии и проставить размерные числа. 5. Выполнить обводку чертежа и заполнить основную надпись.
Для всех задач виды чертить только в проекционной связи.

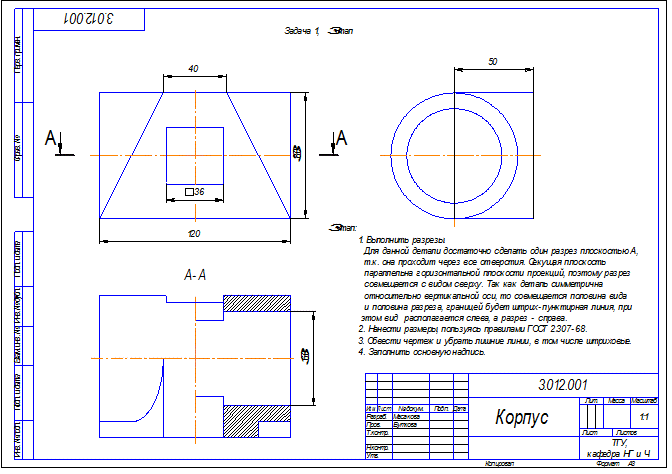

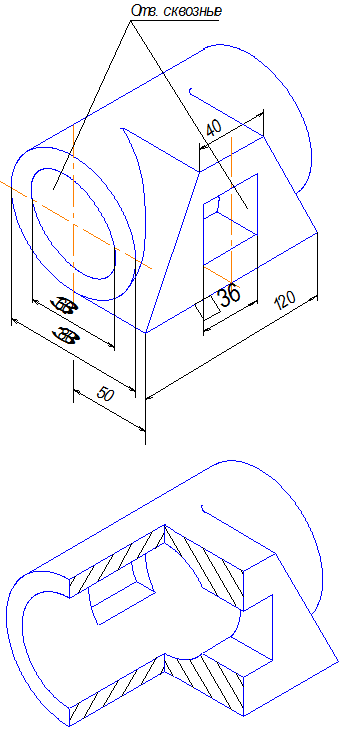

Рассмотрим примеры выполнения заданий. Задача1. По наглядному изображению построить три вида детали и выполнить необходимые разрезы.

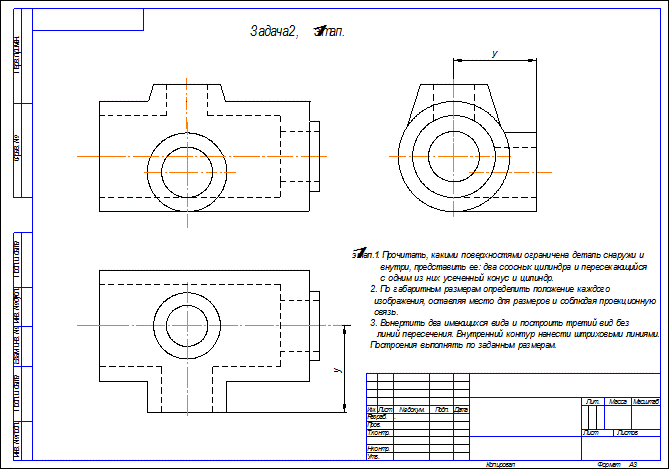

Задача2. По двум видам построить третий вид и выполнить необходимые разрезы.
Задача 2. III этап. 1. Выполнить необходимые разрезы. Количество разрезов должно быть минимальным, но достаточным, чтобы прочитать внутренний контур. 1. Секущая плоскость А открывает внутренние соосные поверхности. Эта плоскость параллельна фронтальной плоскости проекций, поэтому разрез А-А совмещается с главным видом.
2. На виде слева показан местный разрез, открывающий цилиндрическое отверстие Æ32. 3. Размеры наносятся на тех изображениях, где поверхность читается лучше, т.е. диаметр, длина и т.д., например, Æ52 и длина 114. 4. Выносные линии по возможности не пересекать. Если главный вид выбран правильно, то наибольшее количество размеров будет на главном виде. Проверить:

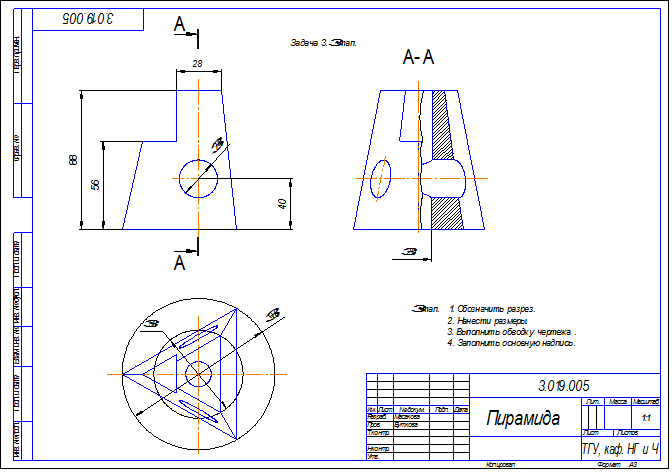

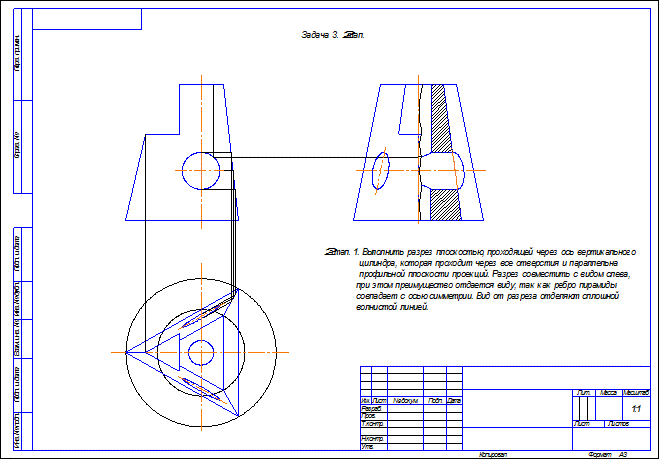

Построить три вида детали и выполнить необходимые разрезы.
