Крышка вариатора
|
|
|
|
ВАРИАТОР.
Технические характеристики Единица измерения：мм
| Деталь | Стандартное значение | Допустимое значение |
| Внутренний диаметр правой половины ведущего шкива | 28-28.02 | 28.04 |
| Внешний диаметр муфты вариатора | 23.967-23.98 | 23.98 |
| Ширина клинового ремня | 21.2－22.8 | 22.8 |
| Толщина колодок сцепления | 1.5 | 1.5 |
| Внутренний диаметр внешней муфты сцепления | 125－125.2 | 125.5 |
| Свободная длина пружины сцепления | 69±1 | |
| Внешний диаметр правой втулки ведомого шкива | 42.92-42.98 | 42.90 |
| Внешний диаметр правой муфты ведомого шкива | 33.95－33.975 | 34.00 |
| Внешний диаметр грузиков | 20-20.2 | 19.5 |

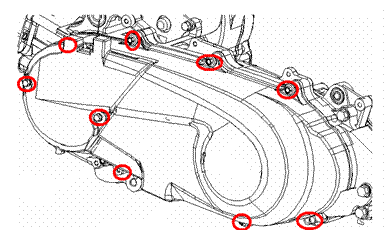

Отверните болты крепления крышки воздухозаборника вариатора, снимите крышку, фильтрующий элемент, уплотнительное кольцо. Отверните болты крепления крышки вариатора, снимите крышку.
Внимание: Отворачивать болты следует крест-накрест.
Снимите прокладку и направляющие втулки
|
|
|
|
|
